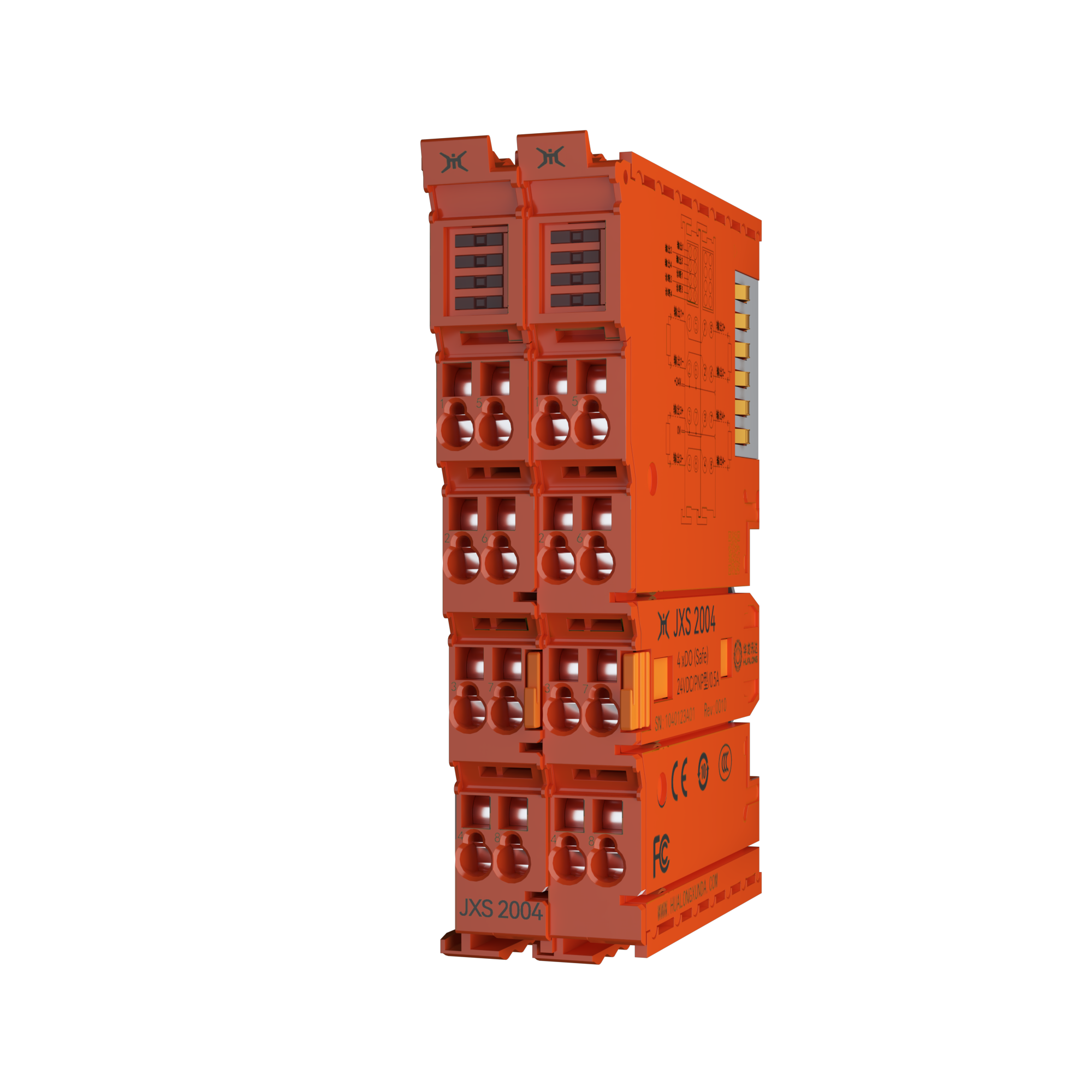

JXS 2004
4 通道|安全模块
配置4通道安全输出，适用于最高24V/0.5A的安全执行器。
JXS 2004 安全模块，配置4通道安全输出，适用于最高24V/0.5A的安全执行器。通过总线把安全系统模块中的控 制指令传输到安全模块，如发生模块故障，模块输入会切断输出控制。
JXS 2004 产品特性
安全输出：适用于最高24V/0.5A的安全执行器，能够驱动最高24V电压和0.5A电流的安全执行器，满足工业自动化中对安全输出的需求，确保执行器在安全条件下运行。
安全协议：采用Safety over EtherCAT协议，符合EN 61508:2010(SIL 3)标准，使用符合国际标准的安全通信协议，确保在自动化控制系统中实现高级别的安全性，适用于需要高安全完整性等级的应用。
系统诊断：具备系统诊断功能，可实时监测模块状态，通过实时监控模块的运行状态，可以及时发现并处理潜在的故障，提高系统的可靠性和维护效率，减少意外停机的风险。
技术参数
| 技术参数 | JXS 2004 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号，DC·24V |
| 通道数量 | 4通道 |
| 连接技术 | 单/二线制 |
| 安全协议 | Safety over EtherCAT |
| 安全标准 | EN 61508:2010（SIL 3） |
| 输出范围(电压) | 24Vdc |
| 输出范围(功率/电流) | 0.5 A(每通道)，最小 20 mA(主动式电流感测) |
| 响应时间 | 4 ms（读取输入信号/写入到系统总线） |
| 故障响应时间 | ≤ 看门狗时间（可参数化） |
| 诊断功能 | 系统诊断，数据可读，LED均带诊断 |
| 电源参数 | |
| Us消耗 | 约 200 mA |
| Ue消耗 | 约 15 mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x29.6x70mm |
| 重量 | 约 110 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
