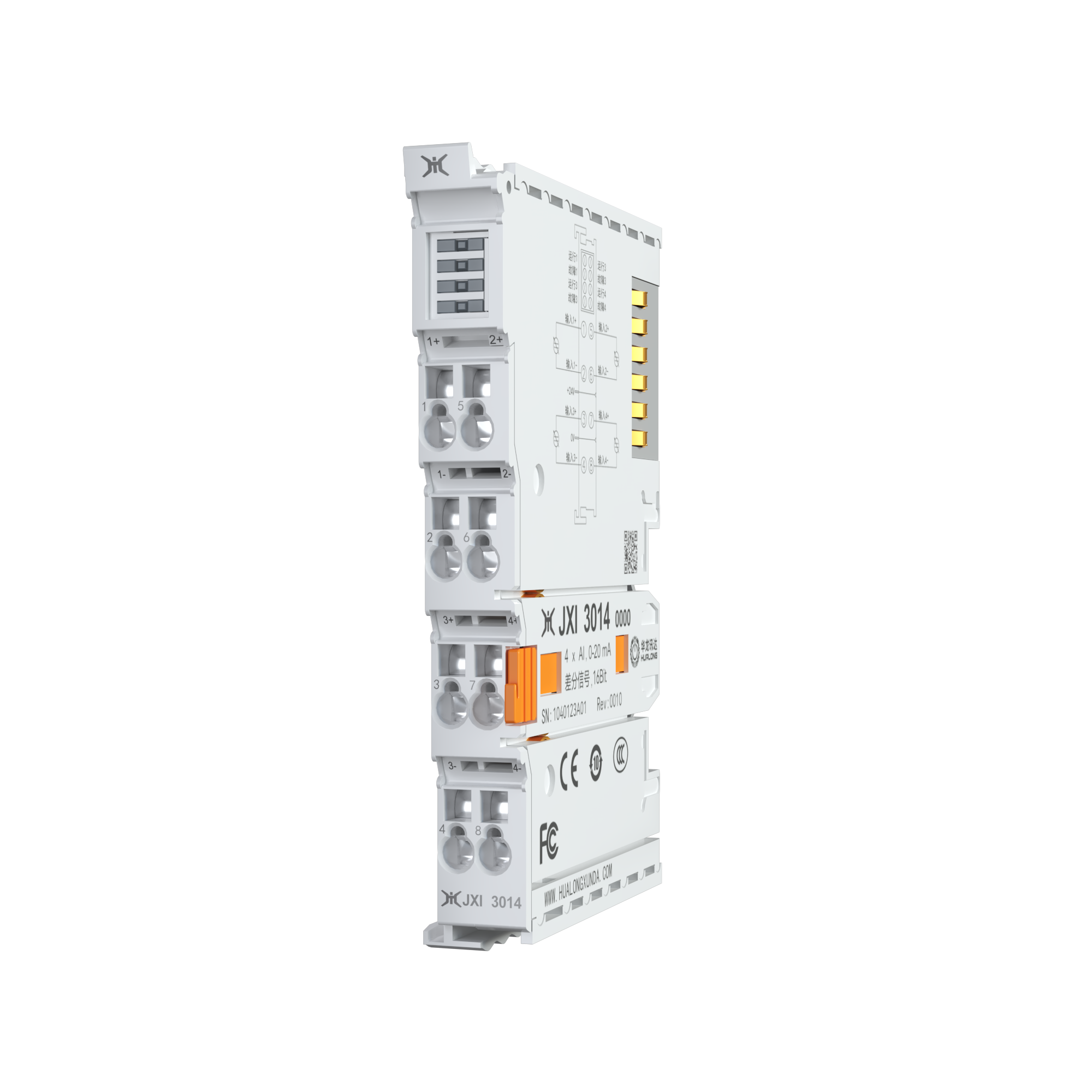

JXI 3014
4 通道|模拟量输入模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXI 3014 模拟量输入模块，4通道差分信号采集，输入范围0-20mA，精度16位分辨率。内置AD转换器，运行状态 通过LED面板上的指示灯显示。
JXI 3014 产品特性
高精度采集：模块支持0-20mA电流信号输入，采用16位高分辨率AD转换器。
多通道扩展：配备4组独立输入通道，支持同步采集多路差分信号，显著提升系统检测能力。
高效传输：通过EtherCAT总线协议实现数字信号传输，满足过程控制系统的实时性要求。
技术参数
| 技术参数 | JXI 3014 |
|---|---|
| 技术参数 | |
| 信号类型 | 模拟量信号,电流类型,差分信号 |
| 通道数量 | 4 通道 |
| 连接技术 | 差分输入,2线制 |
| 检测范围 | DC: 0-20 mA |
| 内部电阻 | 约 85 Ω + 二极管电压 |
| 滤波时间 | 5 kHz |
| 共模电压 UCM | 最大 10 V |
| 转换时间 | 约 100 μs |
| 测量误差 | < ±0.3 %(满量程) |
| 分辨率 | 16 位(包括符号) |
| 抗浪涌电压 | 35 V DC |
| 电源参数 | |
| Us消耗 | 约 130 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
