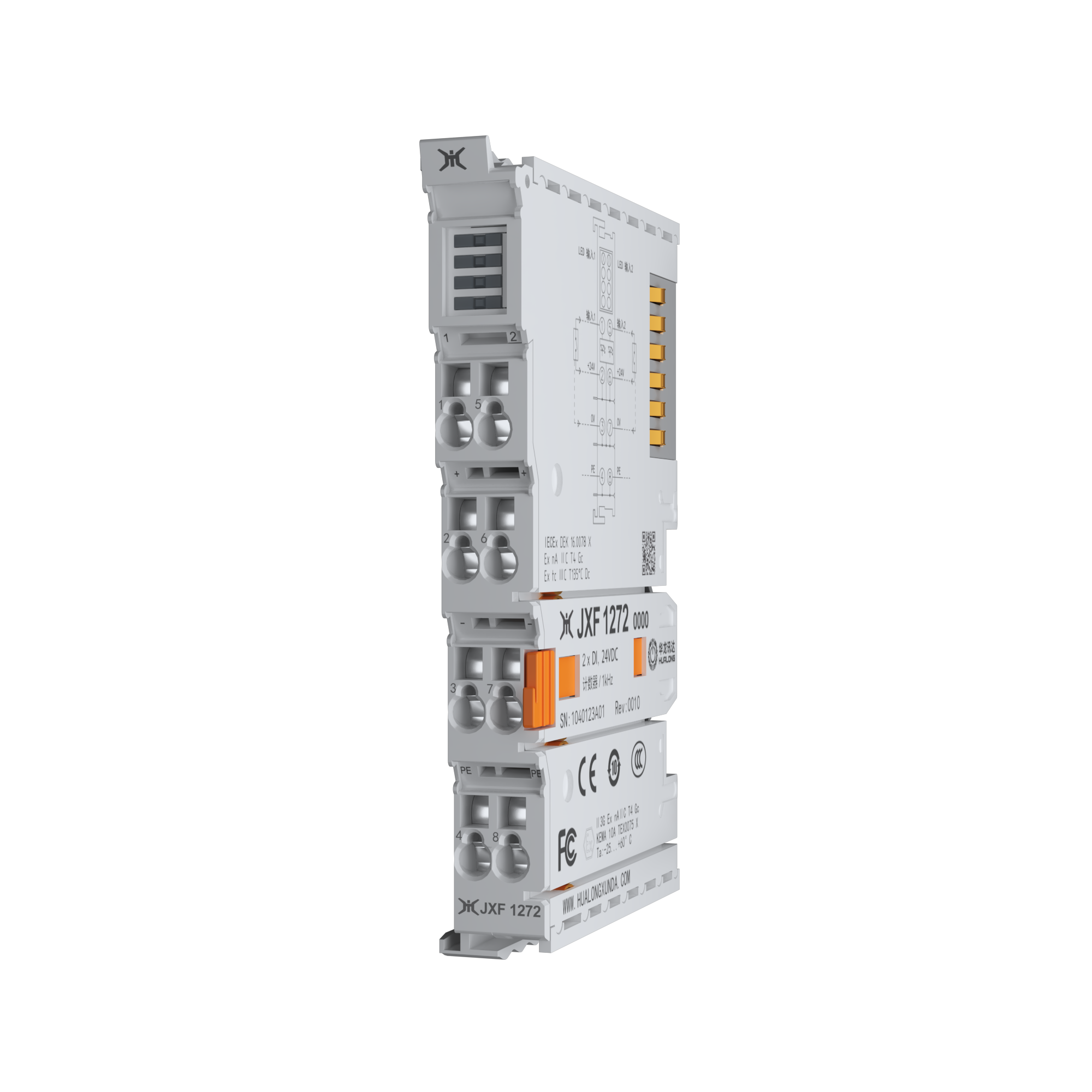

JXF 1272-0000
2 通道|计数器功能模块
数字量输入端子模块，支持2通道标准计数器功能（32位加减计数）
JXF 1272-0000 数字量输入端子模块，支持2通道标准计数器功能（32位加减计数）。可配置单通道或双独立计数器模式（1kHz计数器)。
JXF 1272-0000 产品特性
计数器功能：32位加减计数，满足高精度计数需求，可实现大范围、高精度的计数操作，适用于对计数精度要求较高的工业应用，为精确的生产控制和数据统计提供有力支持
高速计数性能：最大计数频率1kHz，确保计数准确性和稳定性，在高速计数场景下仍能保持准确的计数结果，有效避免漏计或误计现象，保障计数数据的可靠性和稳定性，满足工业现场高速计数的需求
同步能力：通过EtherCAT分布式时钟实现系统级同步，确保多设备协同工作的精确性，保障工业自动化系统中多个设备在时间上的一致性和协同性，实现精准的同步控制，提高整个系统的运行效率和稳定性
外部锁存控制：可配置单通道或双独立计数器模式，提供灵活的计数器配置选项，用户可根据实际应用需求选择合适的计数模式，提高设备的通用性和适用性，方便不同场景下的计数操作
技术参数
| 技术参数 | JXF 1272-0000 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号(计算器),DC·24V,PNP类型 符合IEC 61131-2 |
| 通道数量 | 2通道 |
| 连接技术 | 1 x 加/减计数器,2 x 加或减计数器 |
| 检测范围 | DC·24V(-15 %/+20 %),＞5 mA |
| 信号范围,信号"0" | [ -3, +5 ] Vdc,符合IEC 61131-2,type 3 |
| 信号范围,信号"1" | [ 15, 30 ] Vdc,符合IEC 61131-2,type 3 |
| 滤波时间 | 约 3.0 ms |
| 计算频率 | 最大 1 kHz |
| 计数器深度 | 32 位 |
| 输出 | 每通道 24 V/0.5 A(短路保护) |
| 电源参数 | |
| Us消耗 | 约 130 mA |
| Ue消耗 | 约 14 mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 50 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
