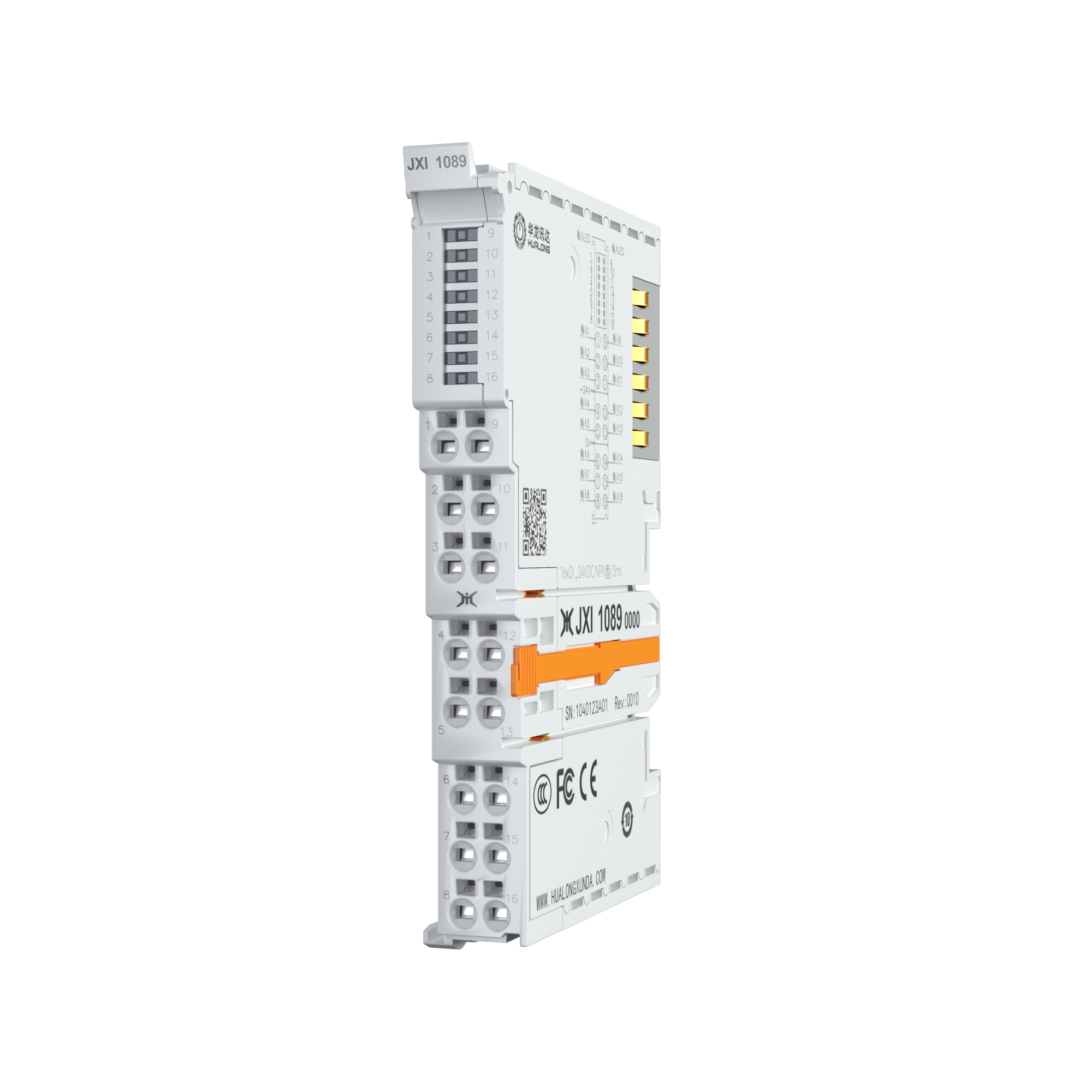

JXI 1089
16 通道|数字量输入模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXI 1089 数字量输入端子模块，支持16通道DC24V，NPN信号采集，通过EtherCAT总线传输至控制器，每通道配 备3ms抗干扰滤波技术及LED状态显示。
JXI 1089 产品特性
NPN类型：模块内置电平转换，无需外部转换可直接接入NPN型传感器信号。
稳定性：具有3ms的输入滤波器，用于滤除传感器输出信号中的噪声和干扰。可以确保输入信号的稳定性和准确性，从而提高整个系统的性能和可靠性。
低延迟：具有低延迟特性，能够实现微妙级别的数字量信号采集，快速响应传感器输出的变化，实时监测传感器状态，为工业控制系统提供准确可靠的数据支持。
技术参数
| 技术参数 | JXI 1089 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号，DC·24V，NPN类型 |
| 通道数量 | 16 通道 |
| 连接技术 | 单线制 |
| 检测范围 | DC·24V（-15 %/+20 %），＞3 mA |
| 信号"0 | [ 18 , 30 ] Vdc |
| 信号"1 | [ 0 , 7 ] Vdc |
| 滤波时间 | 约 3.0 ms |
| 电源参数 | |
| Us消耗 | 约 110 mA |
| Ue消耗 | 约 35 mA |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
