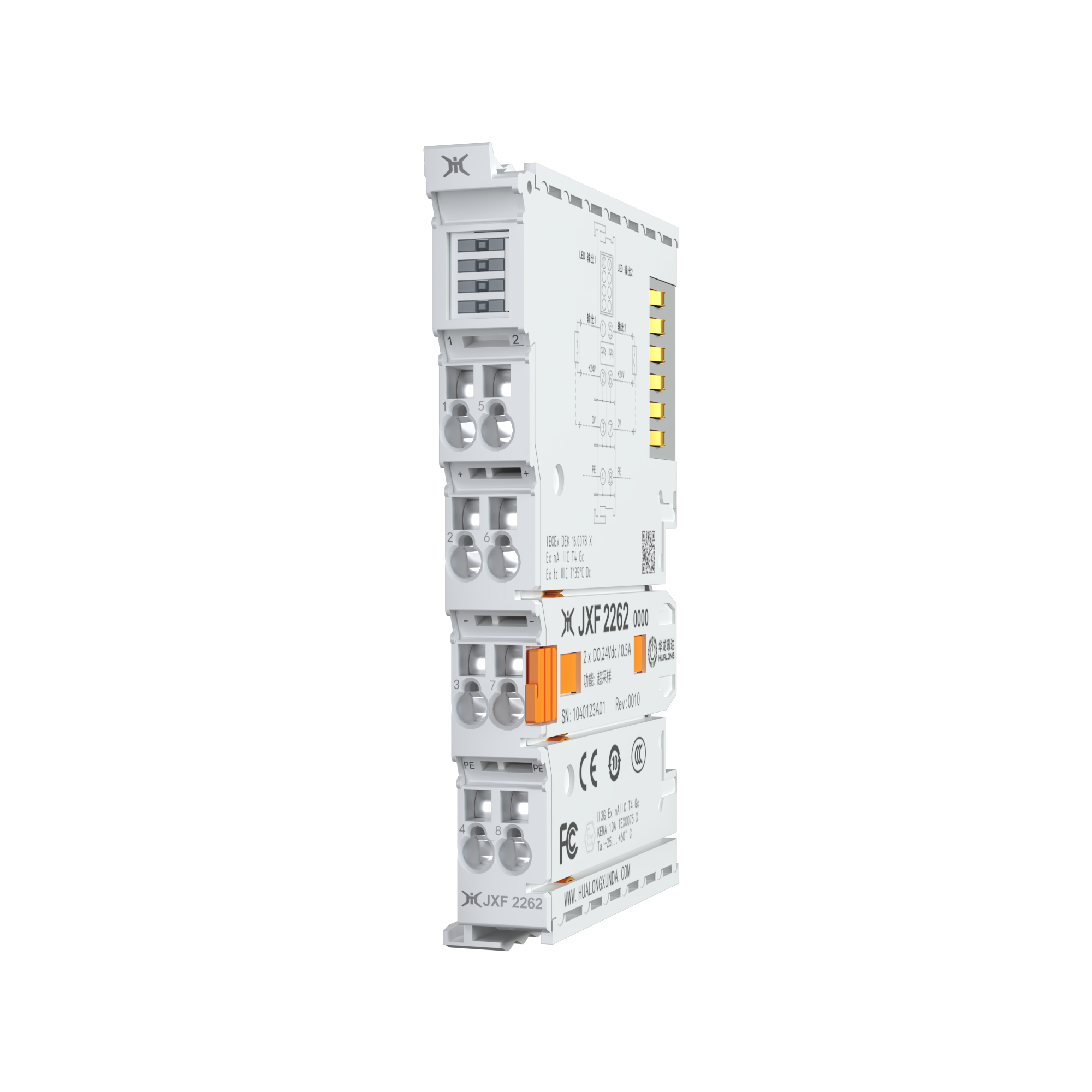

JXF 2262
2 通道|数字量输出模块
集成超采样功能（总线周期子周期倍频同步，系数n，1MS/s）
JXF 2262 数字量量输出模块，支持2通道DC·24V PNP信号控制，集成超采样功能（总线周期子周期倍频同步，系数n，1MS/s）。通过EtherCAT分布式时钟实现时钟同步。
JXF 2262 产品特性
超采样功能：集成超采样功能，总线周期子周期倍频同步，实现高精度信号采集，可有效提高信号采集的分辨率和精度，捕捉更多信号细节，为高精度控制和分析提供更准确的数据支持，满足对信号采集精度要求较高的工业应用场景信号
控制能力：支持2通道DC·24V PNP信号控制，适配多种负载类型，能够满足不同工业设备的信号控制需求，提高设备的通用性和适用性，方便用户根据实际应用选择合适的负载类型，实现灵活的信号控制
同步能力：通过EtherCAT分布式时钟实现系统级同步，确保多设备协同工作的精确性，保障工业自动化系统中多个设备在时间上的一致性和协同性，实现精准的同步控制，提高整个系统的运行效率和稳定性
技术参数
| 技术参数 | JXF 2262 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号(带时间戳),DC·24V,PNP类型 |
| 通道数量 | 2通道 |
| 连接技术 | 四线制 |
| 负载类型 | 阻性负载、感性负载、灯具负载 |
| 输出范围(电压) | 24Vdc(-15 %/+20 %) |
| 输出范围(功率/电流) | 每通道 0.5 A(推拉运行时具有短路保护) |
| 输出方式 | 推挽输出 |
| 开关时间 | 约 ON:< 1 μs,约 OFF:< 1 μs |
| 断裂能 | <150 mJ/通道 |
| 短路保护 | 约 < 1 A |
| 电压保护 | 是 |
| 超采样/时间戳系数 | n = 周期时间的整数倍,1 …1000 |
| 电源参数 | |
| Us消耗 | 约 70 mA |
| Ue消耗 | 约 35 mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 60 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
