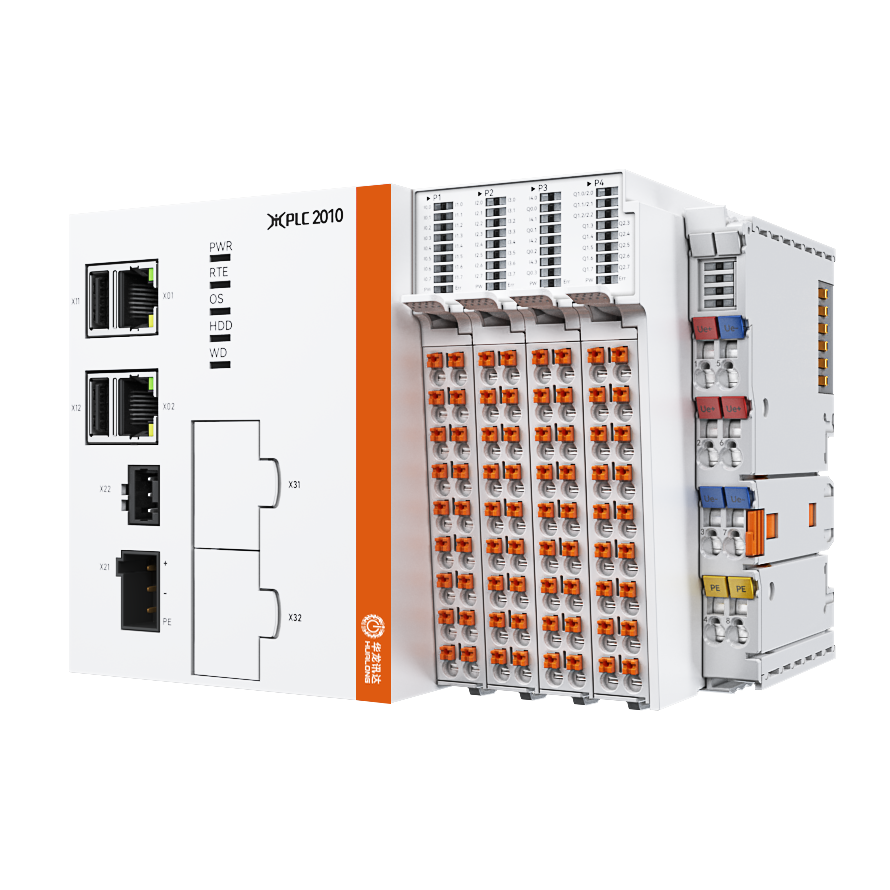

JIC PLC 2010

可编程控制器

JIC PLC 2010采用龙芯中科2K15000自主指令芯片，搭载自主LoongOS实时操作系统，集成华龙讯达自主研发的编程平台（JIC IAP II）和运行时系统（JIC RTE）。JIC PLC 2010一款支持EtherCAT总线的高性能、高集成的中低端型PLC，EtherCAT最大循环速率为4KHz（250µs）。PLC标配两个以太网接口，支持TCP/IP、UDP、Ethernet/IP、Modbus-TCP、EtherCAT等多种工业以太网协议，并支持OPC UA功能。通过此接口可与其它PLC、触摸屏、变频器、伺服驱动器、上位机等连网通信。利用一根普通的网线即可将程序下载到 PLC 中，省去了专用编程电缆，经济快捷。

核心特点：

模块化设计，灵活扩展：具有集成IO和模块化扩展选件，通过直接插入刀片式IO及通讯模组，即可扩展控制器。
多轴运控，高速高精：32轴高速总线控制，支持点到点、支持直线/圆弧插补、支持电子凸轮、支持电子齿轮等运动控制功能，实现复杂工艺。
以太网互联，经济便捷：标配的以太网接口，支持TCP、UDP、Ethernet/IP、Modbus-TCP等多种工业以太网协议，并支持OPC UA功能。通过此接口还可与其它PLC、触摸屏、变频器、伺服驱动器、上位机等连网通信。

技术参数

技术参数	JIC PLC 2010
CPU处理器	龙芯中科，2K1500 / 1.0GHz / 2 核
操作系统	龙芯中科，LoongOS
编程软件	JIC IAP II
编程语言	IEC 61131-3（IL、LD、ST、SFC、FBD）
处理速度 \| 位运算	20.2 ns
处理速度 \| 字运算	32ns
处理速度 \| 定点运算	26 ns
处理速度 \| 浮点运算	86 ns
内存	DDR4 2GB
硬盘	4GB microSD 卡
程序区容量	32MB
数据区容量	128MB
非易失性内存（无需UPS）	128KB
掉电保存空间	128MB，需依赖外部 UPS
时钟	内置电池支持的时钟，用于显示时间和日期（可更换电池）
LAN以太网	LAN以太网 1 x Ethernet/100Mbit；可配置 EIP、Modbus TCP、UDP、OPC UA、JICDCOMM等
EtherCAT总线	EtherCAT 主站 x 2
USB接口	USB 2.0 x 2
显示接口	无
本体DI	26
本体DO	24
本机I/O扩展能力	支持，最大32个I/O模块 + 1个EtherCAT未端扩展模块；
远程I/O扩展	支持，最大可扩展512个I/O模块
诊断LED	1 x PWR，1 x RTE，1 x OS，1 x HDD，1 x WD
诊断LCD	无
其他接口	2 x USB2.0、1 x 3Pin电源端子、1 x 2Pin RS232端子、1 x CMOS电池接口、1 x SD卡插槽
带轴能力	最大轴数：32轴；
带轴能力	快速任务：3轴，250us
工业机器人控制能力	不支持
CNC控制能力	不支持
机器视觉集成能力	不支持
可视化组态	不支持
工作电源	24 VDC（±20%）
额定功率	5W
安装方式	适合 DIN 导轨安装：安装在 35 mm 的 DIN 导轨上，符合 EN 60715，带锁
体积（宽 x 高 x 深）	147.7 mm x 104 mm x 99.15 mm
重量	0.8Kg
散热	被动散热
工作温度	水平位置：-40℃ ~ 70℃
工作温度	垂直位置：-40℃ ~ 60℃
存储温度	-40 … +85°C
相对温度	95%，无冷凝
抗振	符合 IEC 60068-2-6 标准
抗冲击	符合 IEC 60068-2-27 标准
电磁敏感度EMS	符合 EN 61000-6-2
电磁干扰EMI	符合 EN 61000-6-4
防护等级	IP 20
认证	CCC、CE、FCC
