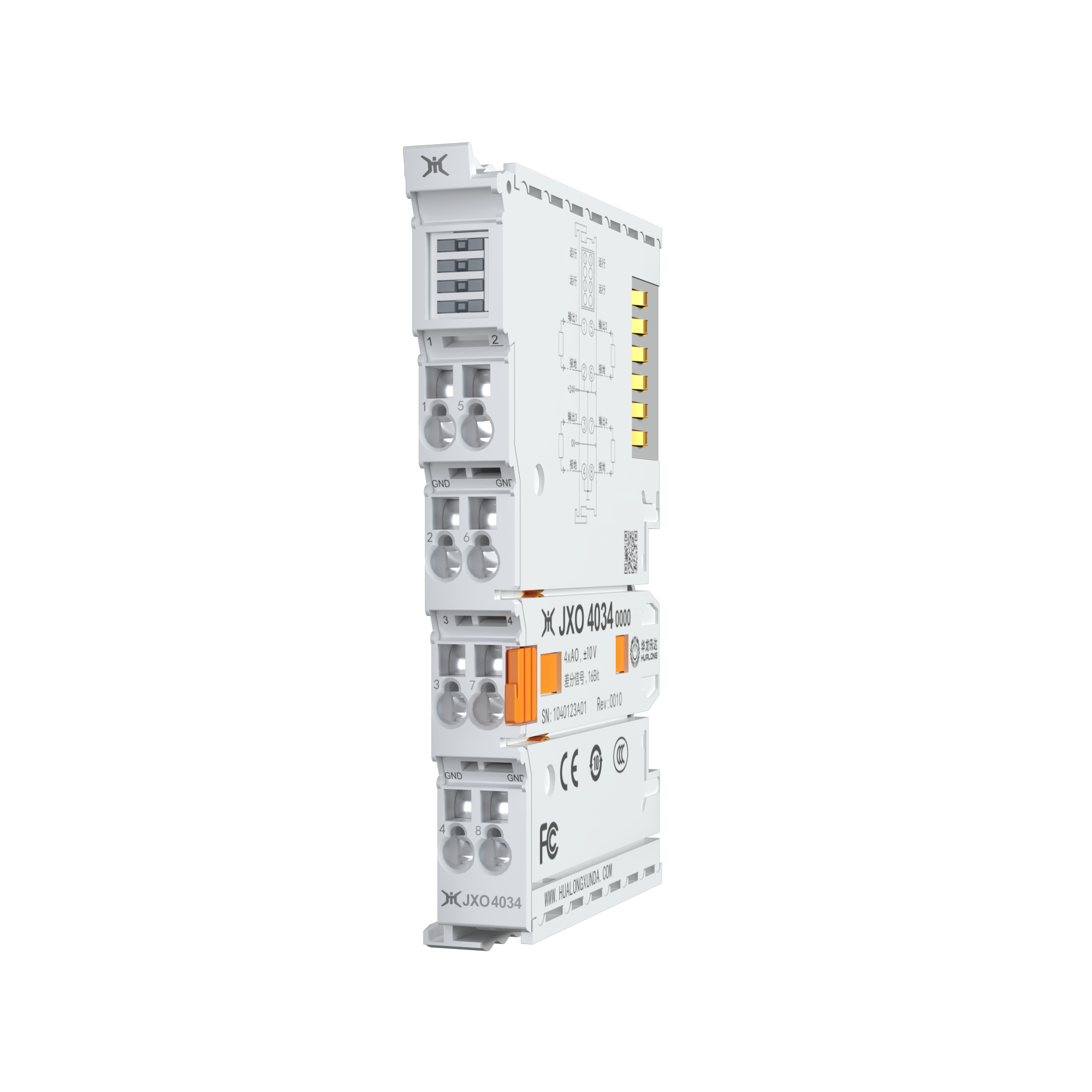

JXO 4034
4 通道|模拟输出模块
提供高效、实时的通信协议，以高精度
的信号传输，是智能制造的神经中枢。
JXO 4034 模拟量输出模块，支持4通道单端信号输出，输出范围-10V至+10V，精度16位分辨率。内置DA隔离转 换，每通道独立公共参考0电位，LED可以显示运行状态指示。
JXO 4034 产品特性
高精度输出：模块支持±10V双向电压输出，采用16位高分辨率DA转换器，满足精密运动控制需求。
多通道隔离设计：4组独立输出通道配备公共参考地，通道间隔离耐压500V DC，有效防止工业现场信号串扰。
智能状态监测：四通道独立LED状态指示，实时显示过压/欠压/过流故障。
技术参数
| 技术参数 | JXO 4034 |
|---|---|
| 技术参数 | |
| 信号类型 | 模拟量信号,电压类型,单端信号 |
| 通道数量 | 4 通道 |
| 连接技术 | 单端输出,2线制 |
| 负载类型 | > 5 kΩ(短路保护) |
| 控制范围 | -10…+10 V |
| 输出误差 | < 0.1 %(满量程) |
| 控制方式 | 内置D/A转换 |
| 转换时间 | << 1 µs |
| 输出速率 | 最大 4 ksps |
| 分辨率 | 16 位(包括符号) |
| 电源参数 | |
| Us消耗 | 约 190 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 65 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
