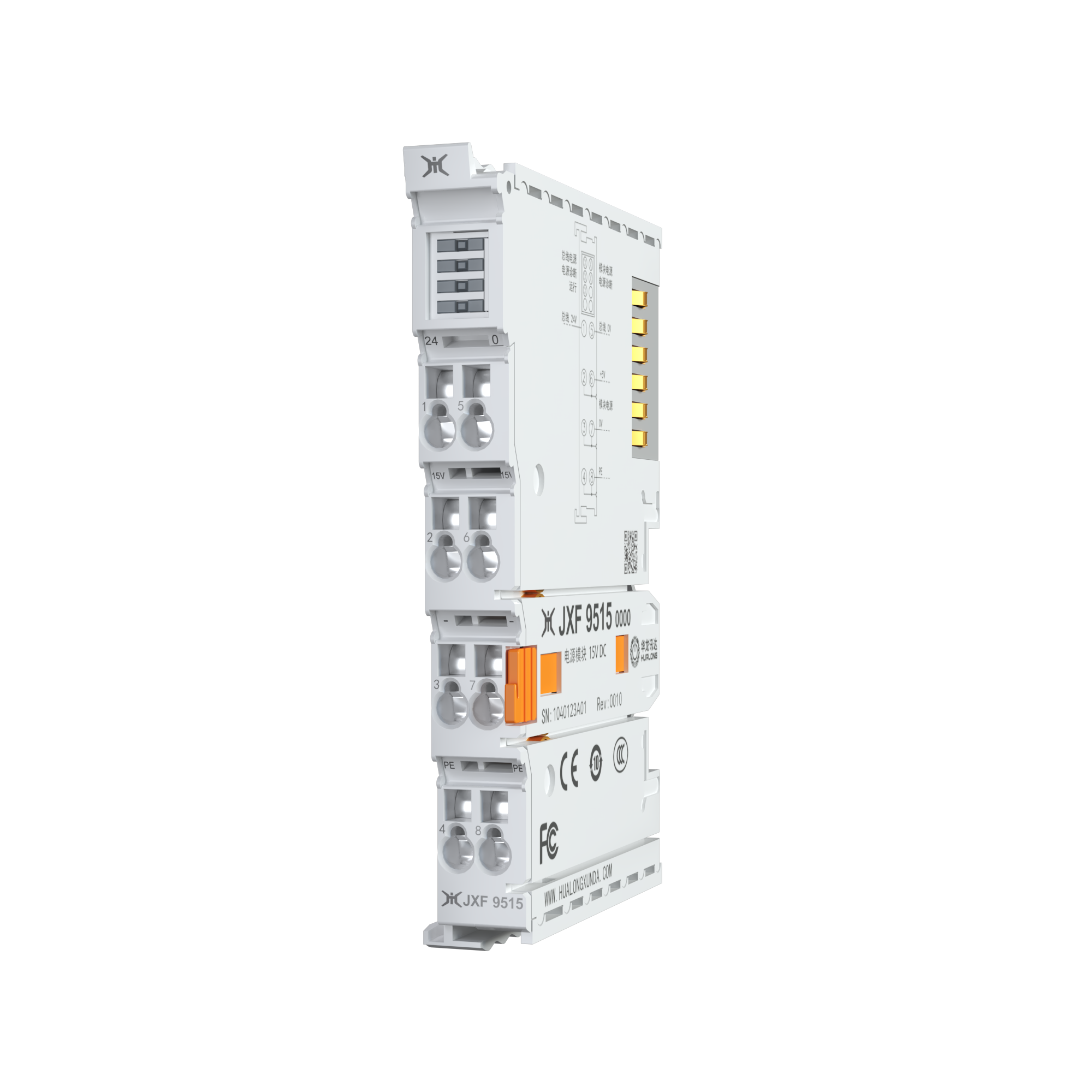

JXF 9515
电源模块
用于Ue母线24V转15VDC供电；支持直接取电/后续电源转换。
JXF 9515 电源模块，用于Ue母线24V转15VDC供电；支持直接取电/后续电源转换，过流保护（LED报警），状态 总线可监控，工作状态LED指示。
JXF 9515 产品特性
电压转换：用于Ue母线24V转15VDC供电，满足不同设备的电压需求。该特性使得设备能够适应多种电压要求，增强了电源模块的通用性和适用性，方便用户在不同的工业环境中使用。
过流保护：支持过流保护，LED报警提示，确保电源安全可靠。过流保护功能可以防止因电流过大导致的设备损坏，LED报警提示则可以让用户及时了解电源状态，提高系统的安全性和可靠性。
技术参数
| 技术参数 | JXF 9510 |
|---|---|
| 技术参数 | |
| 电位类型 | DC·24V由外部输入,Ue母线由模块转换提供 |
| 电源数量 | 1 组 |
| 通道数量 | / |
| 电位供给方式 | 以Us,Ue母线形式供给 |
| Ue电压输入范围 | 24 V DC (-15%/+20%) |
| 输出电压 | 15 V DC ±1% |
| Ue电流范围 | 0.5 A |
| 故障诊断 | LED + 过程数据诊断 |
| 电路保护 | 短路保护 |
| 电源参数 | |
| Us消耗 | 约 90 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 65 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
