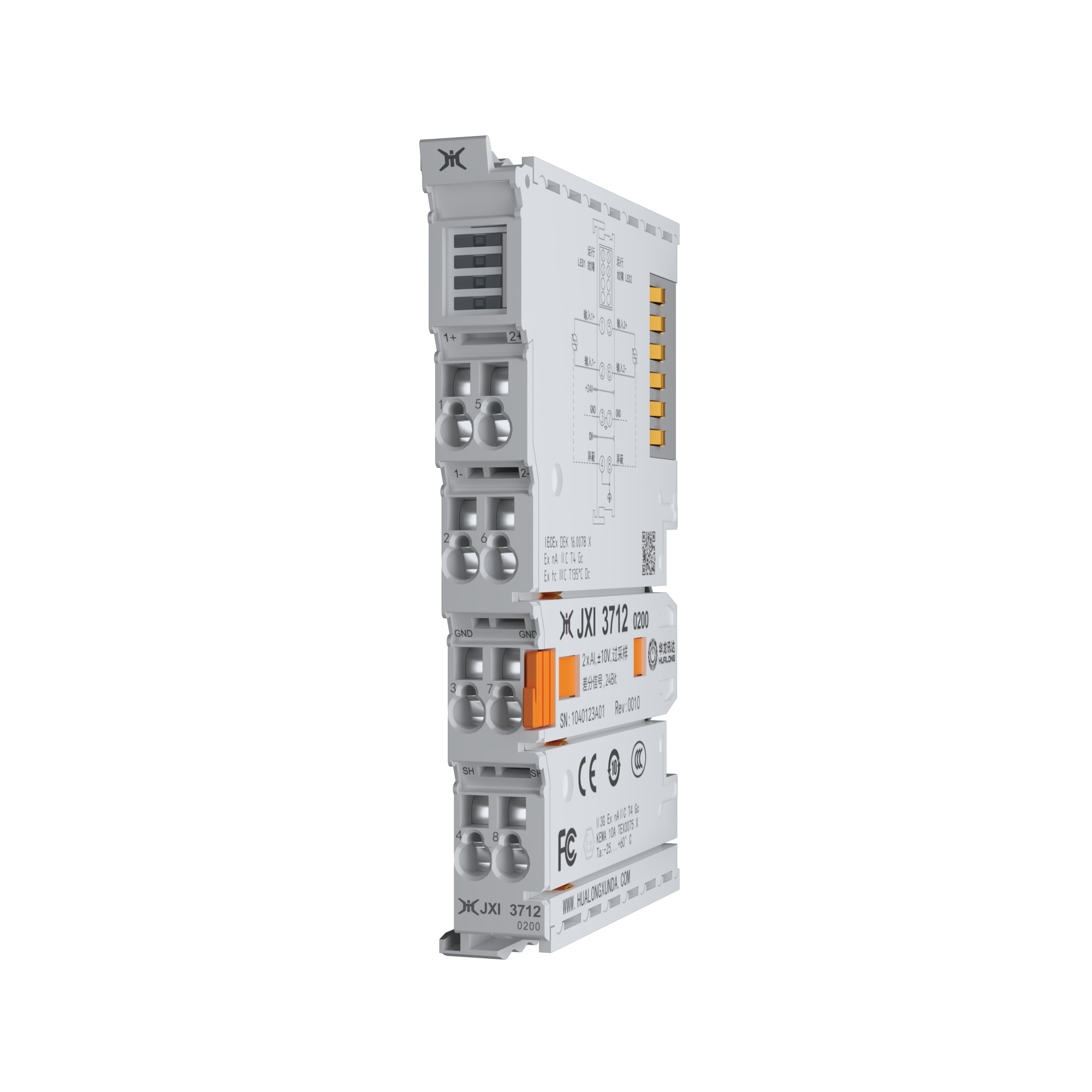

JXI 3712-0200
2 通道|模拟量输入超采样模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXI 3712-0200 模拟量输入，超采样模块，配置2通道差分信号采集，支持超采样输入，输入范围-10V至+10V，精 度16位分辨率。内置AD转换器，集成超采样功能(系数n，总线周期同步），最大采样率100KS/s通道。
JXI 3712-0200 产品特性
超采样技术：模块支持100ksamples/s超采样速率，通过EtherCAT分布时钟同步，将±10V信号分辨率提升至总线周期的n倍，精准捕捉瞬态信号变化。
高精度采集：采用16位高分辨率AD转换器，支持-10V至+10V差分输入，满足高动态范围信号采集需求。
双通道同步：2组独立通道支持超采样同步测量，确保高速信号相位一致性，适用于伺服控制等精密应用场景。
技术参数
| 技术参数 | JXI 3712-0200 |
|---|---|
| 技术参数 | |
| 信号类型 | 模拟量信号(超采样),电压类型,差分信号 |
| 通道数量 | 2 通道 |
| 连接技术 | 差分输入,2线制 |
| 检测范围 | -10…+10 V |
| 内部电阻 | 约 ＞200 kΩ |
| 滤波时间 | 80 kHz |
| 共模电压 UCM | 最大 10 V |
| 转换时间 | 最快约 10 μs |
| 测量误差 | < ±0.3 %,最大 10 Hz(满量程) |
| 分辨率 | 16位,每数字可调:0.1/0.01°C或1/2/4μV |
| 最大采样率 | 最大 10 μs/100 ksps(每通道,同步) |
| 超采样系数 | n = 1...100 可选(最大 100 KS/s) |
| 电源参数 | |
| Us消耗 | 约 200 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 60 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
