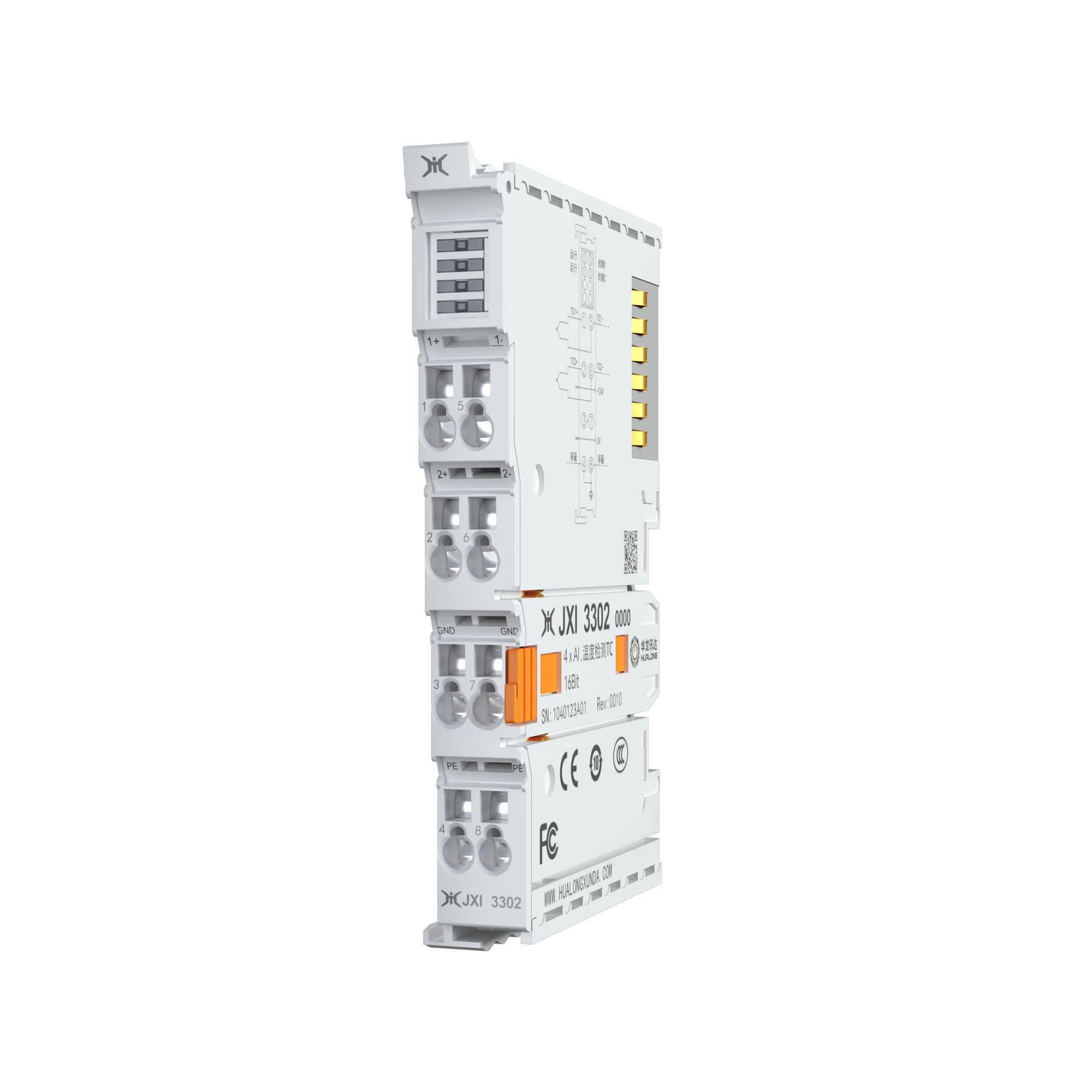

JXI 3302
2 通道|模拟量输入模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXI 3302 模拟量输入模块，用于热电偶类型温度采集，支持2通道热电偶（符合GB/T 30429-2013，默认K型）测 量，16位分辨率。内置AD转换器，可配置热电偶类型/补偿方式，使用三线制补偿差分接线。
JXI 3302 产品特性
温度测量：模块支持K型热电偶温度测量及电压信号采集，符合GB/T 30429-2013国家标准，确保工业级精度。
高精度转换：采用16位高分辨率AD转换器,温度精度0.1℃(K型热电偶)，误差<±3℃
智能配置：通过软件可灵活配置热电偶类型及冷端补偿方式，适配不同工业测温场景需求。
技术参数
| 技术参数 | JXI 3302 |
|---|---|
| 技术参数 | |
| 信号类型 | 模拟量信号,温度测量(热电偶),差分信号 |
| 通道数量 | 2 通道 |
| 连接技术 | 二线制或三线制(默认:二线制) |
| 传感器类型 | 默认K型,包括 B/C/E/J/K/L/N/R/S/T/U 型热电偶 |
| 检测范围 | 符合标准GB/T 16839.1,IEC 60584-1 |
| 电阻：[10,250]Ω | |
| 测量电压 | ±30mV,±60mV,±75mV |
| 检测标准 | 符合GB/T 30429-2013热电偶类型 |
| 精度误差 | 误差<±3℃,精度0.1℃(K型热电偶) |
| 输入滤波极限频率 | 约 1 kHZ |
| 转换时间 | 默认设置85 ms,可配置约2...800 ms(取决于滤波器设置) |
| 测量误差 | 不同测量对象,误差不一致,具体信息请查阅文档 |
| 分辨率 | 16位,每数字可调:0.1/0.01°C或1/2/4μV |
| 电源参数 | |
| Us消耗 | 约 200 mA |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 60 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
