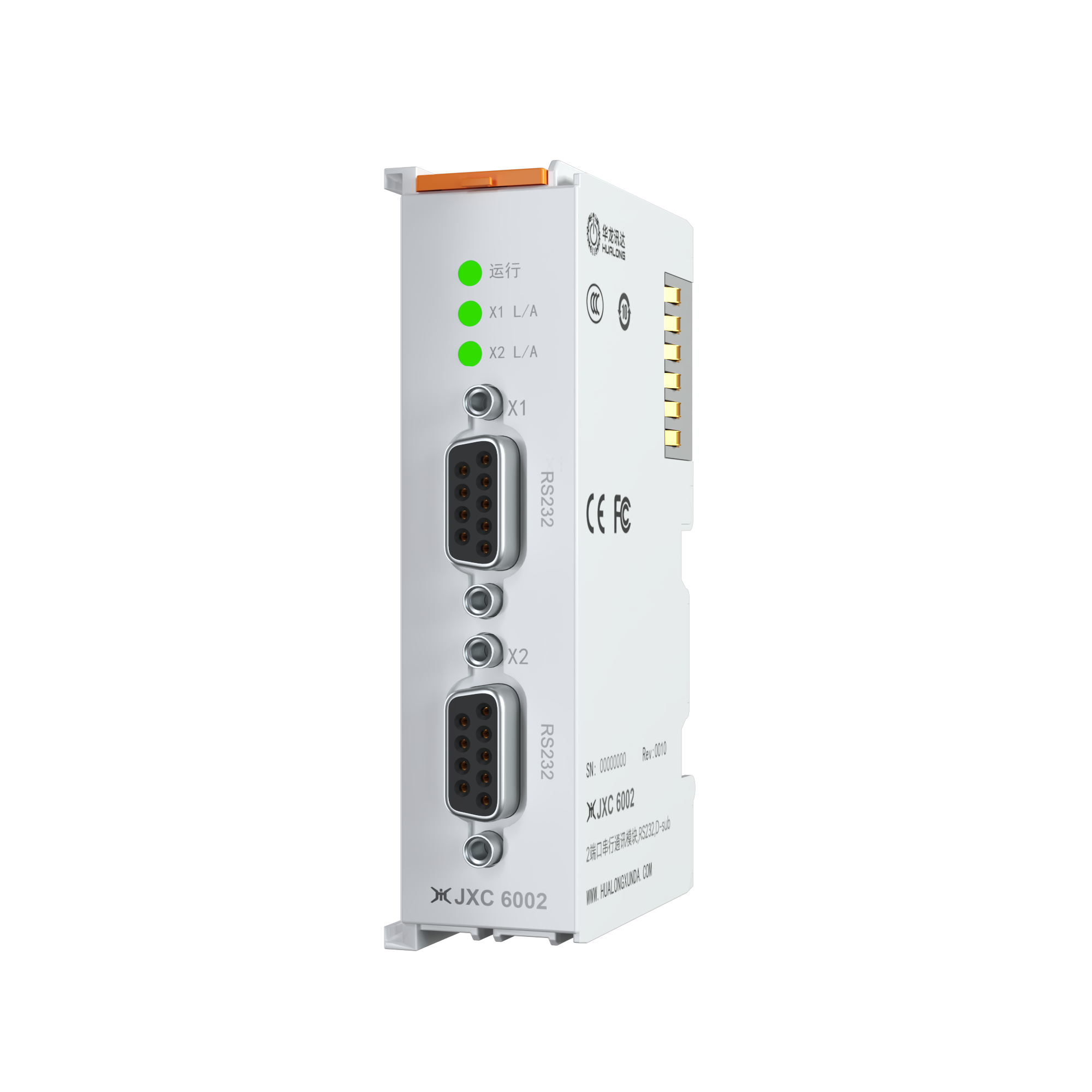

JXC 6002
通讯模块
支持RS232串行通讯（全双工50波特-115.2k波特）
JXC 6002 通讯模块，支持RS232串行通讯（全双工50波特-115.2k波特），配置2×DB9接口，符合CCITT/DIN标准， 独立于EtherCAT系统运行。
JXC 6002 产品特性
串行通讯：支持RS232串行通讯，全双工传输，波特率115.2k，符合CCITT/DIN标准，可实现高效、稳定的数据传输，满足工业现场设备间通信的基本要求，确保数据的准确传输和交互
数据缓冲性能：接收缓冲区864 byte，发送缓冲区128 byte，失真率小于3%，具备良好的数据缓冲能力，能够有效减少数据传输过程中的丢失和错误，提高数据传输的完整性和准确性，保障通信的稳定性和可靠性
传输距离优势：最长传输距离可达15米，满足工业现场设备间通信需求，可适应不同工业场景下的设备布局，无需额外的中继设备，降低系统成本和复杂度，方便工业现场的设备连接和通信
接口配置灵活性：配置2×DB9接口，符合CCITT/DIN标准，独立于EtherCAT系统运行，提供多样化的接口选择，方便用户根据实际需求进行连接和配置，提高设备的通用性和兼容性
技术参数
| 技术参数 | JXC 6002 |
|---|---|
| 技术参数 | |
| 协议类型 | RS232 |
| 接口数量 | 2 |
| 接口类型 | DB9 |
| 数据传输通道 | TxD 和 RxD,全双工 |
| 数据传输速率 | 300...115200波特 |
| 数据类型 | 8 个数据位,无奇偶校验位,1 个停止位 |
| 数据缓冲区 | 864 byte接收缓冲区,128 byte发送缓冲区 |
| 失真率 | < 3 % |
| 传输距离 | 最长 15 米 |
| 线路阻抗 | - |
| 电源参数 | |
| Us消耗 | 约 170 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x25x52.5mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 防护等级 | IP20 |
