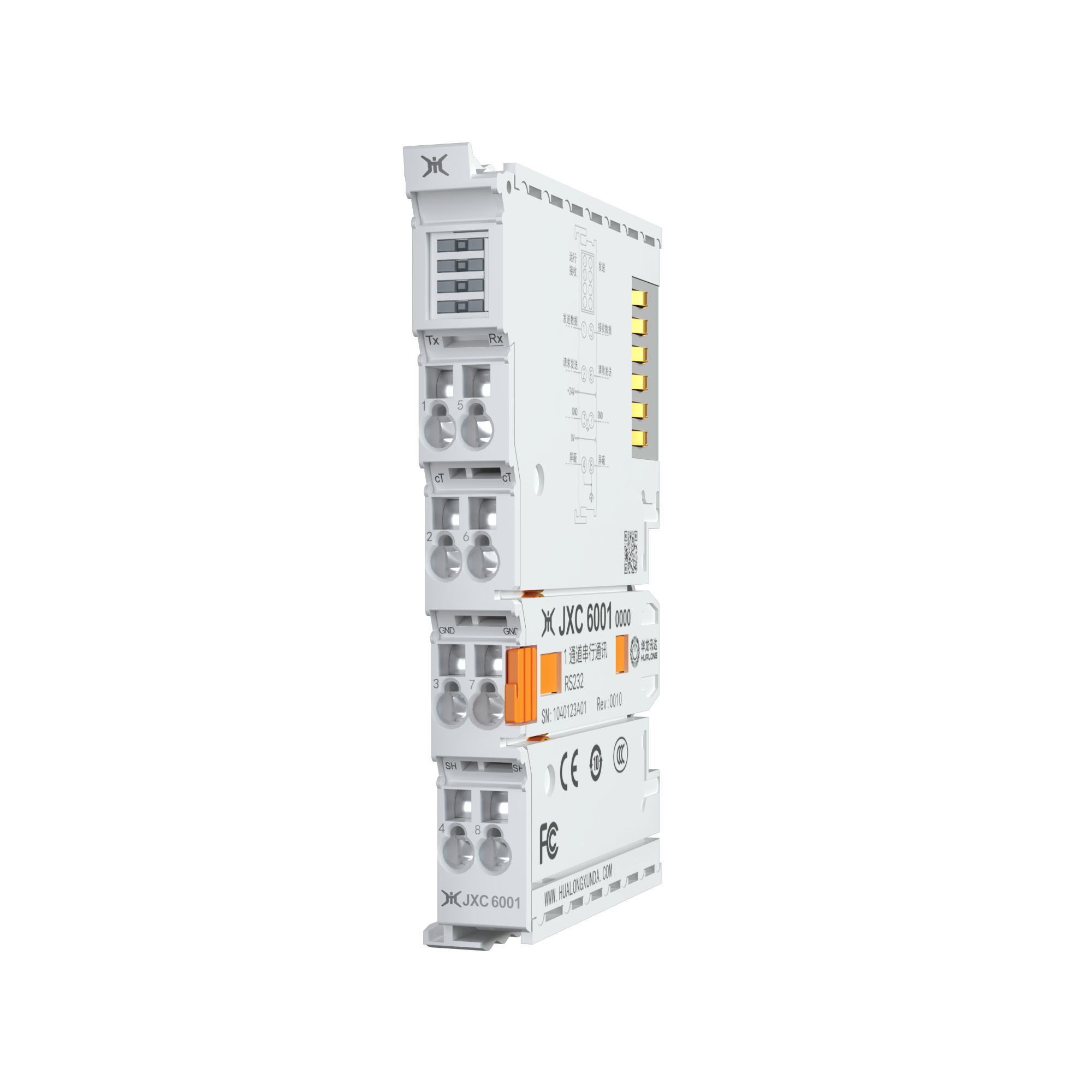

JXC 6001
通讯模块
支持RS232串行通讯（全双工115.2k波特，电隔离）
JXC 6001 通讯模块，支持RS232串行通讯（全双工115.2k波特，电隔离），符合CCITT/DIN标准；配置收发+请求/ 清零端口，支持第三方设备数据交互。
JXC 6001 产品特性
串行通讯：支持RS232串行通讯，全双工传输，波特率115.2k，符合CCITT/DIN标准，可实现高效、稳定的数据传输，满足工业现场设备间通信的基本要求，确保数据的准确传输和交互。
数据缓冲性能：接收缓冲区864 byte，发送缓冲区128 byte，失真率小于3%，具备良好的数据缓冲能力，能够有效减少数据传输过程中的丢失和错误，提高数据传输的完整性和准确性，保障通信的稳定性和可靠性
传输距离优势：最长传输距离可达15米，满足工业现场设备间通信需求，可适应不同工业场景下的设备布局，无需额外的中继设备，降低系统成本和复杂度，方便工业现场的设备连接和通信
技术参数
| 技术参数 | JXC 6001 |
|---|---|
| 技术参数 | |
| 协议类型 | RS232 |
| 接口数量 | 1 |
| 接口类型 | 端子接线 |
| 数据传输通道 | TxD 和 RxD,全双工 |
| 数据传输速率 | 2400...115200波特 |
| 数据类型 | 8 个数据位,无奇偶校验位,1 个停止位 |
| 数据缓冲区 | 864 byte接收缓冲区,128 byte发送缓冲区 |
| 位传输 | - |
| 失真率 | < 3 % |
| 传输距离 | 最长 15 米 |
| 电源参数 | |
| Us消耗 | 约 120 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 55 g |
| 防护等级 | IP20 |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
