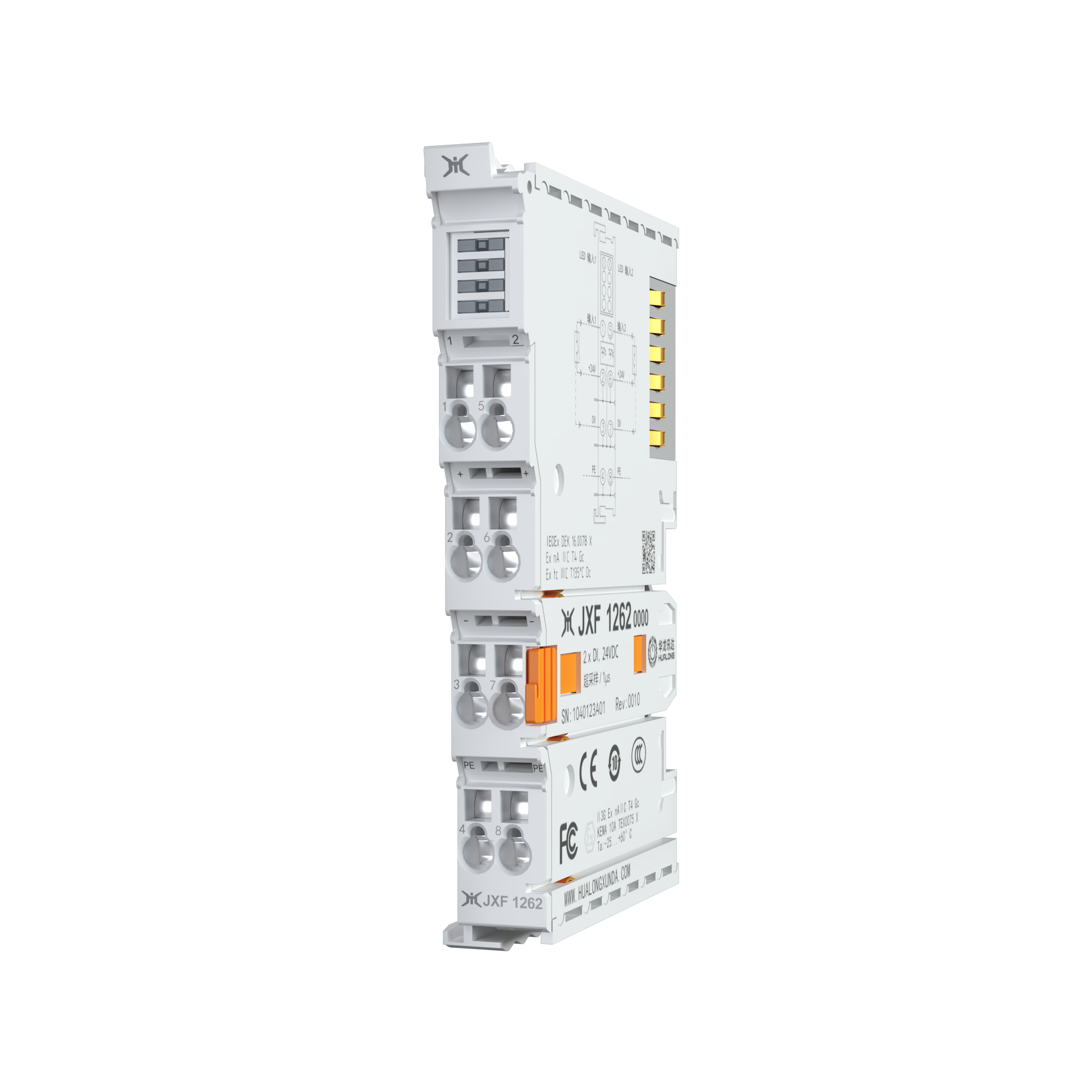

JXF 1262
2 通道|数字量输入模块
超采样功能模块（总线周期子周期倍频同步）
JXF 1262 数字量输入模块，支持2通道DC·24V PNP信号采集，集成超采样功能（总线周期子周期倍频同步）。通 过EtherCAT分布式时钟实现时间基同步，适配三线/四线制传感器（直接连接Ue电源）。
JXF 1262 产品特性
超采样功能：集成超采样功能，总线周期子周期倍频同步，实现高精度信号采集，可有效提高信号采集的分辨率和精度，捕捉更多信号细节，为高精度控制和分析提供更准确的数据支持，满足对信号采集精度要求较高的工业应用场景
信号采集能力：支持2通道DC·24V PNP信号采集，适用于三线/四线制传感器，具备良好的信号采集兼容性，能够满足多种传感器的接入需求，方便用户根据实际应用选择合适的传感器类型，提高系统的灵活性和适用性
同步能力：通过EtherCAT分布式时钟实现系统级同步，确保多设备协同工作的精确性，保障工业自动化系统中多个设备在时间上的一致性和协同性，实现精准的同步控制，提高整个系统的运行效率和稳定性
技术参数
| 技术参数 | JXF 1262 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号(超采样),DC·24V,PNP类型符合IEC 61131-2 |
| 通道数量 | 2通道 |
| 连接技术 | 四线制 |
| 检测范围 | DC·24V(-15 %/+20 %),＞3 mA |
| 信号范围,信号"0" | [ -3, +5 ] Vdc,符合IEC 61131-2,type 3 |
| 信号范围,信号"1" | [ 11, 30 ] Vdc,符合IEC 61131-2,type 3 |
| 滤波时间 | 约 < 1μs |
| 采样率 | 最大采样率 1 MS/s |
| 时间戳精度 | 10 ns(+ 输入延迟) |
| 采样率 | 最大采样率 1 MS/s |
| 超采样/时间戳系数 | n = 周期时间的整数倍,1…1000 详细见相关文档资料 |
| 电源参数 | |
| Us消耗 | 约 70 mA |
| Ue消耗 | 约 20 mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
