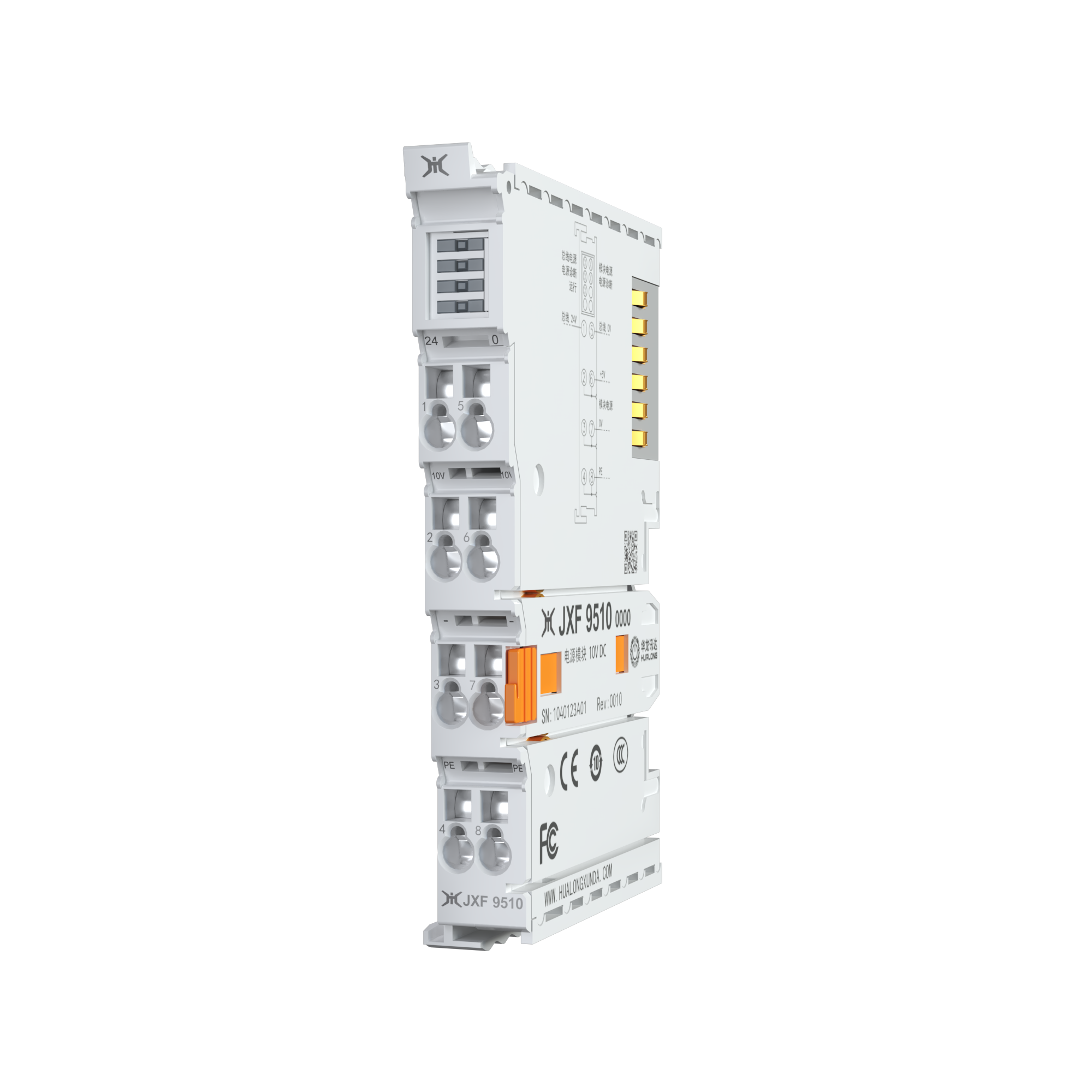

JXF 9510

JXF 9510 电源模块,用于Ue母线24V转10VDC供电;支持直接取电/后续电源转换,过流保护(LED报警),状态 总线可监控,工作状态LED指示。

JXF 9510 产品特性

电压转换:用于Ue母线24V转10VDC供电,满足不同设备的电压需求。该特性使得设备能够适应多种电压要求,增强了电源模块的通用性和适用性,方便用户在不同的工业环境中使用。

过流保护:支持过流保护,LED报警提示,确保电源安全可靠。过流保护功能可以防止因电流过大导致的设备损坏,LED报警提示则可以让用户及时了解电源状态,提高系统的安全性和可靠性。



技术参数


技术参数 JXF 9510
技术参数
电位类型 DC·24V由外部输入,Ue母线由模块转换提供
电源数量 1 组
通道数量 /
电位供给方式 以Us,Ue母线形式供给
Ue电压输入范围 24 V DC (-15%/+20%)
输出电压 10 V DC ±1%
Ue电流范围 0.5 A
故障诊断 LED + 过程数据诊断
电路保护 短路保护
电源参数
Us消耗 约 90 mA
Ue消耗 -
电源隔离 500V
物理参数
尺寸(高/宽/深) 100x14.8x70mm
重量 约 65 g
环境参数
工作温度 -25℃ ~ 60℃
存储温度 -40℃ ~ 85℃
相对温度 5 ~ 95%,无冷凝
抗振动 符合 EN 60068-2-6 标准
抗冲击 符合 EN 60068-2-27 标准
抗电磁干扰 符合 EN 61000-6-2 标准
抗电磁辐射 符合 EN 61000-6-4 标准
相关认证 CCC、CE、FCC、RHOS
壳体数据
安装方式 DIN35导轨式安装(EN 60715)
标签 5 x 5 mm
接线 实心导线、软导线和管型端子;用螺丝 刀驱动弹簧。
导线横截面积 实心导线:0.08...2.5 mm²
软 导 线:0.08...2.5 mm²
管型端子:0.14...1.5 mm
剥线长度 8…9 mm
电源触点电流 Max. 10A
防护等级 IP20
