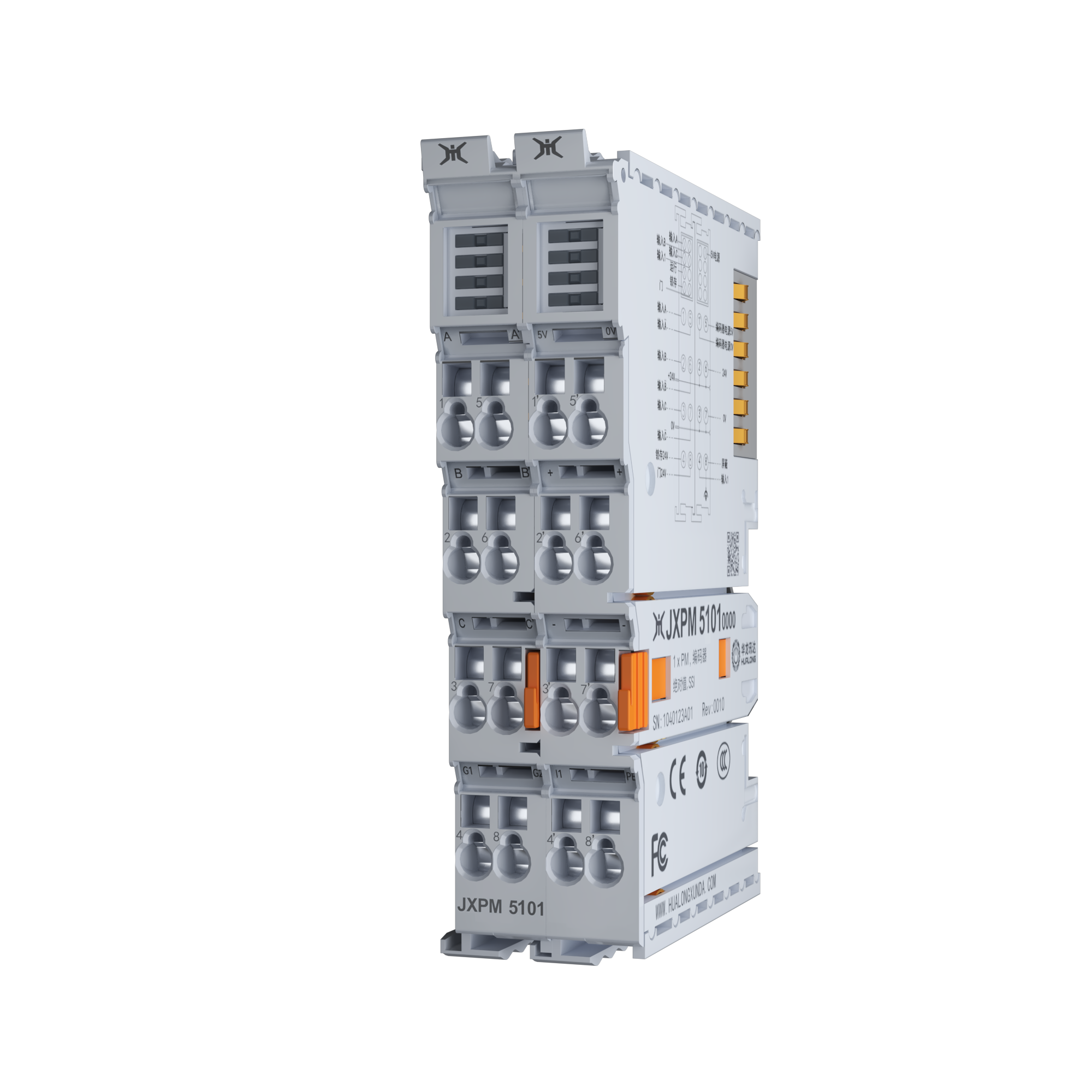

JXPM 5101
位置测量模块
支持差分RS422（10Mbps/1200米）或单端TTL采集
JXPM 5101 位置测量模块，支持差分RS422（10Mbps/1200米）或单端TTL采集，可采集单圈/多圈增量式编码器 数据。通过EtherCAT通信，虚拟轴数据转换，配置编码器输入与保存/锁存/计数端口。
JXPM 5101 产品特性
多接口支持：可配置差分RS422和单端TTL采集，可采集单圈/多圈增量式编码器数据，提供灵活的接口配置选项，适应不同类型的编码器和信号源，增强系统的兼容性和适用性。
高传输速率：数据传输速率最高1Mbps，四倍频下可达4,000,000 increments/s，提供高速的数据传输能力，满足高速运动控制和高精度测量的需求，确保数据的实时性和准确性。
多功能集成：包括差分信号采集、单端TTL信号采集和脉冲发生器，轴对象应用，集成多种功能于一体，简化系统设计，提高系统的集成度和灵活性，适用于多种工业自动化应用场景。
技术参数
| 技术参数 | JXPM 5101 |
|---|---|
| 技术参数 | |
| 信号类型 | 编码器接口,增量值,单圈/多圈,TTL接口 |
| 通道数量 | 1组 |
| 连接技术 | 差分(RS422),单端(TTL),计数器,脉冲发生器 |
| 连接方式1(差分) | 1组，差分输入(RS422)：A/B/C |
| 连接方式2(单端) | 1组，单端连接 (TTL)： A/B/C |
| 连接方式3 | 2组，脉冲发生器：A/B + 1组，计数器：C |
| 外部输入 | 状态输入 5 V DC,门/锁存输入 24 V DC |
| 编码器工作电压 | 5 Vdc/最大 0.5 A(由 24 Vdc 电源触点生成) |
| 计数器 | 1 x 16/32 位,可切换 |
| 数据传输速率 | 可变,最高可达1 Mbps,与距离、编码器硬件有关 |
| 限频 | 4,000,000 increments/s(四倍频),相当于 1 MHz |
| 解码器 | 四倍频 |
| 分辨率 | 1/256 位微增量 |
| 电源参数 | |
| Us消耗 | 约 130 mA |
| Ue消耗 | 约 100 mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x25.2x70mm |
| 重量 | 约 100 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
