JXPM 5001
1 通道 | 位置测量模块
支持SSI协议（同步串行），支持单圈/多圈绝对值编码器数据采集。

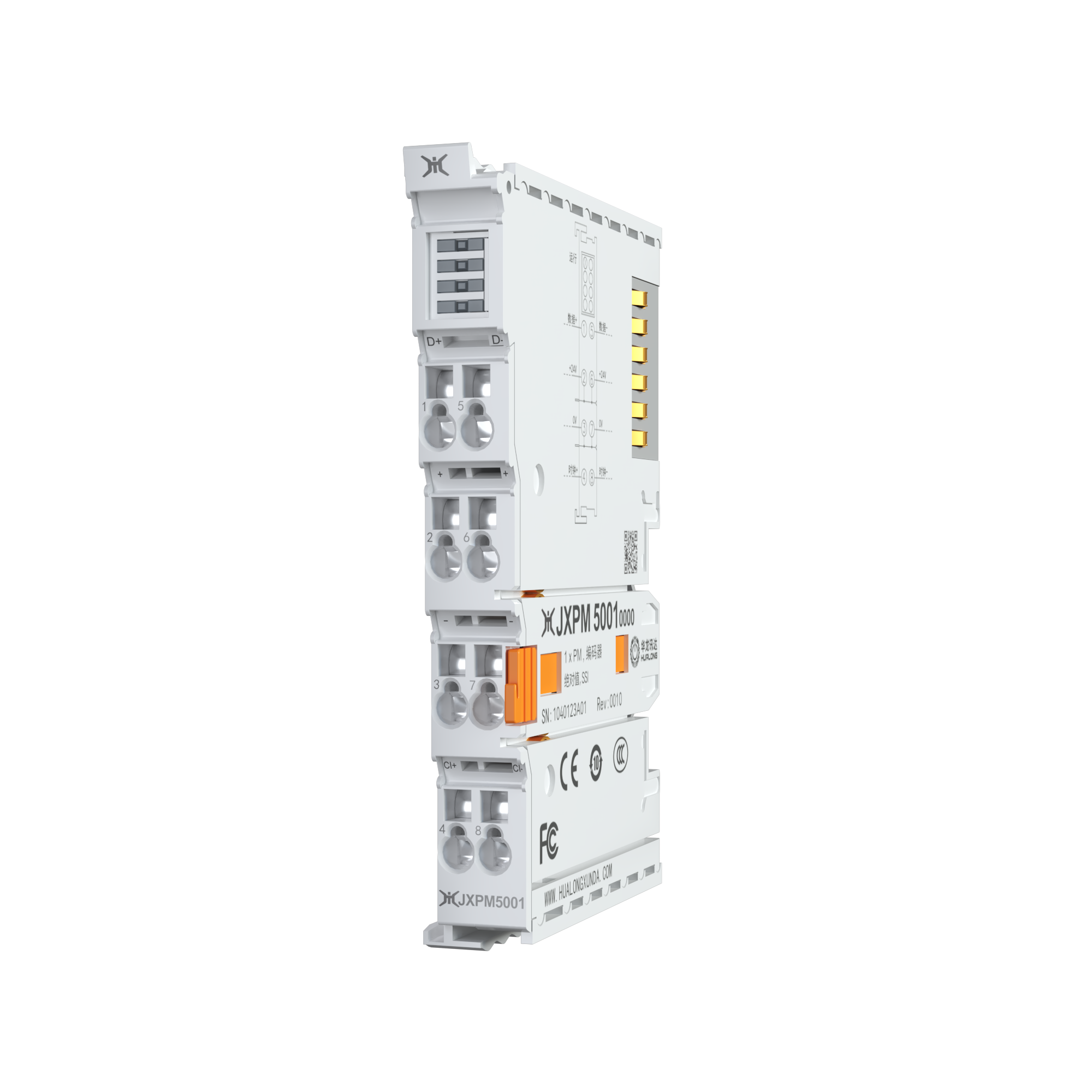

JXPM 5001 位置测量模块，支持SSI协议（同步串行），支持单圈/多圈绝对值编码器数据采集。通过EtherCAT总 线通信，虚拟轴数据转换，最大32位数据/1MHz速率，时钟与数据输入配置。
JXPM 5001 产品特性
SSI协议支持：支持SSI协议，兼容单圈/多圈绝对值编码器，能够与多种类型的编码器无缝配合，适用于需要精确位置反馈的应用场景，提高系统的定位精度和可靠性。
高传输速率：数据传输速率最高1MHz，最大32位数据，提供高速的数据传输能力，满足高速运动控制和高精度测量的需求，确保数据的实时性和准确性。
抗干扰能力：连接稳定可靠，抗干扰能力强，能够在复杂的工业环境中保持稳定的数据传输，减少外部干扰对系统性能的影响，提高系统的稳定性和可靠性。
技术参数
| 技术参数 | JXPM 5001 |
|---|---|
| 技术参数 | |
| 信号类型 | 编码器接口,绝对值,单圈/多圈,SSI接口 |
| 通道数量 | 1组 |
| 连接技术 | SSI 协议(DC·5-24V) |
| 编码器连接 | D+,D-,Cl+,Cl- |
| 外部输入 | 差分信号(RS422) |
| 编码器工作电压 | 5-24 Vdc(通过电源触点生成) |
| 计数器 | 可配置 |
| 数据传输速率 | 可变,最高 1 MHz,默认值 250 kHz |
| 解码器 | 可变,最大 32 位,默认 24 位 |
| 数据方向 | 可读 |
| 电源参数 | |
| Us消耗 | 约 120mA |
| Ue消耗 | 约 20mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
