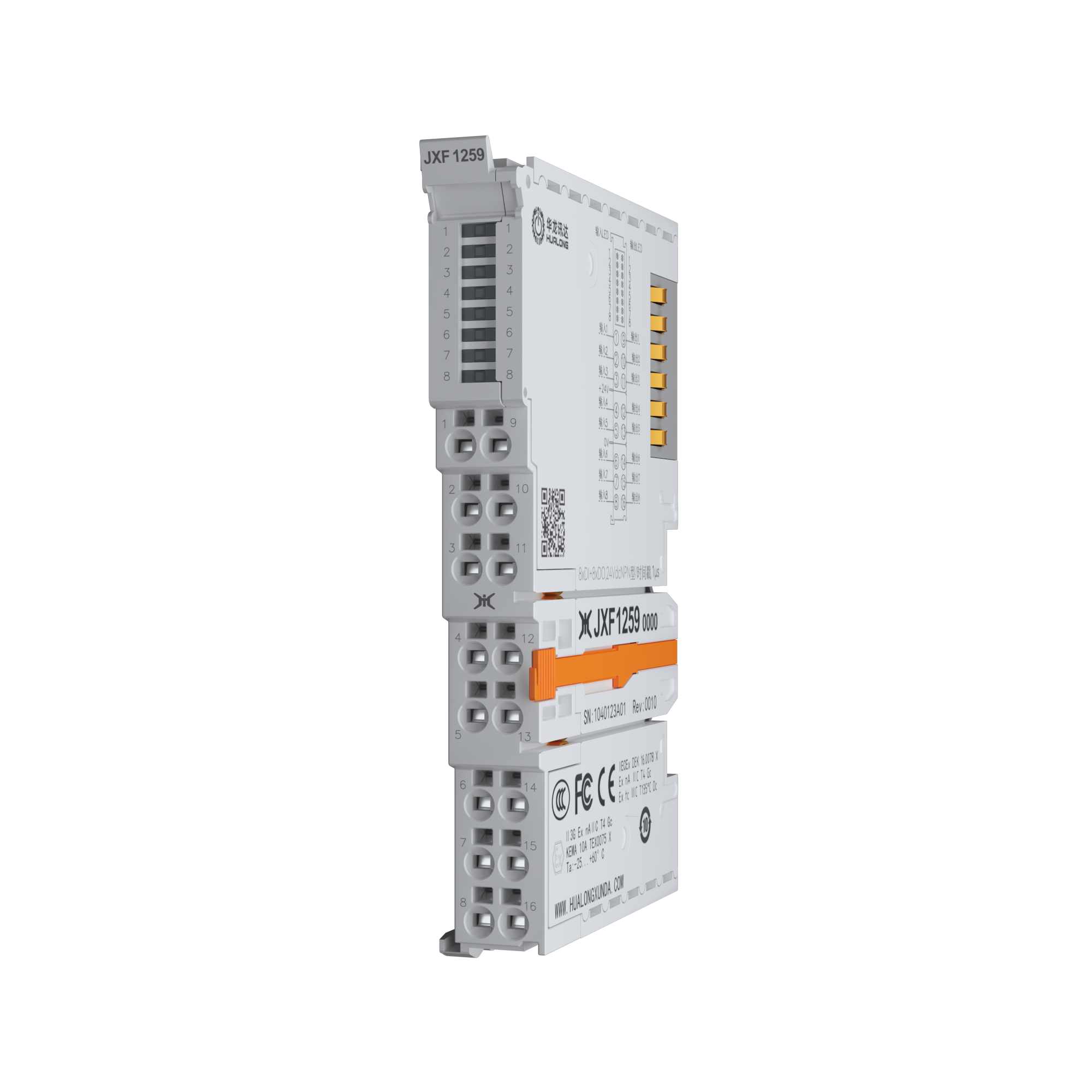

JXF 1259
8 通道|时间戳功能模块
数字量输入输出模块，支持8通道DC·24V PNP信
号采集与8通道信号控制。
JXF 1259 数字量输入输出模块，支持8通道DC·24V PNP信号采集与8通道信号控制。集成1ns精度时间戳功能（ 记录信号边沿时间标识），通过EtherCAT分布式时钟实现系统级同步。
JXF 1259 产品特性
时间戳功能：集成1ns精度时间戳功能，记录信号边沿时间标识，实现高精度输入采集，可精确捕捉信号变化的瞬间，为工业自动化中的高精度控制和监测提供有力支持，满足对时间精度要求极高的应用需求
信号采集能力：支持2通道DC·24V PNP信号采集，适用于三线/四线制传感器，具备良好的信号采集兼容性，能够满足多种传感器的接入需求，方便用户根据实际应用选择合适的传感器类型，提高系统的灵活性和适用性
同步能力：通过EtherCAT分布式时钟实现系统级同步，确保多设备协同工作的精确性，保障工业自动化系统中多个设备在时间上的一致性和协同性，实现精准的同步控制，提高整个系统的运行效率和稳定性
技术参数
| 技术参数 | JXF 1259 |
|---|---|
| 技术参数 | |
| 信号类型 | 数字量信号(带时间戳),DC·24V,PNP类型符合IEC 61131-2 |
| 通道数量 | 8 通道输入 + 8 通道输出 |
| 连接技术 | 单线制 |
| 检测范围 | DC·24V(-15 %/+20 %),＞3 mA |
| 信号范围,信号"0" | [ -3, +5 ] Vdc,符合IEC 61131-2,type 3 |
| 信号范围,信号"1" | [ 11, 30 ] Vdc,符合IEC 61131-2,type 3 |
| 滤波时间 | 约 < 1μs |
| 负载类型 | 阻性负载、感性负载、灯具负载 |
| 输出范围(电压) | 每通道 0.5A |
| 输出方式 | 推输出 |
| 开关时间 | 约 ON:< 1 μs,约 OFF:< 1 μs |
| 断裂能 | < 150 mJ/通道 |
| 电源参数 | |
| Us消耗 | 约 130 mA |
| Ue消耗 | 约 30 mA + ∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
