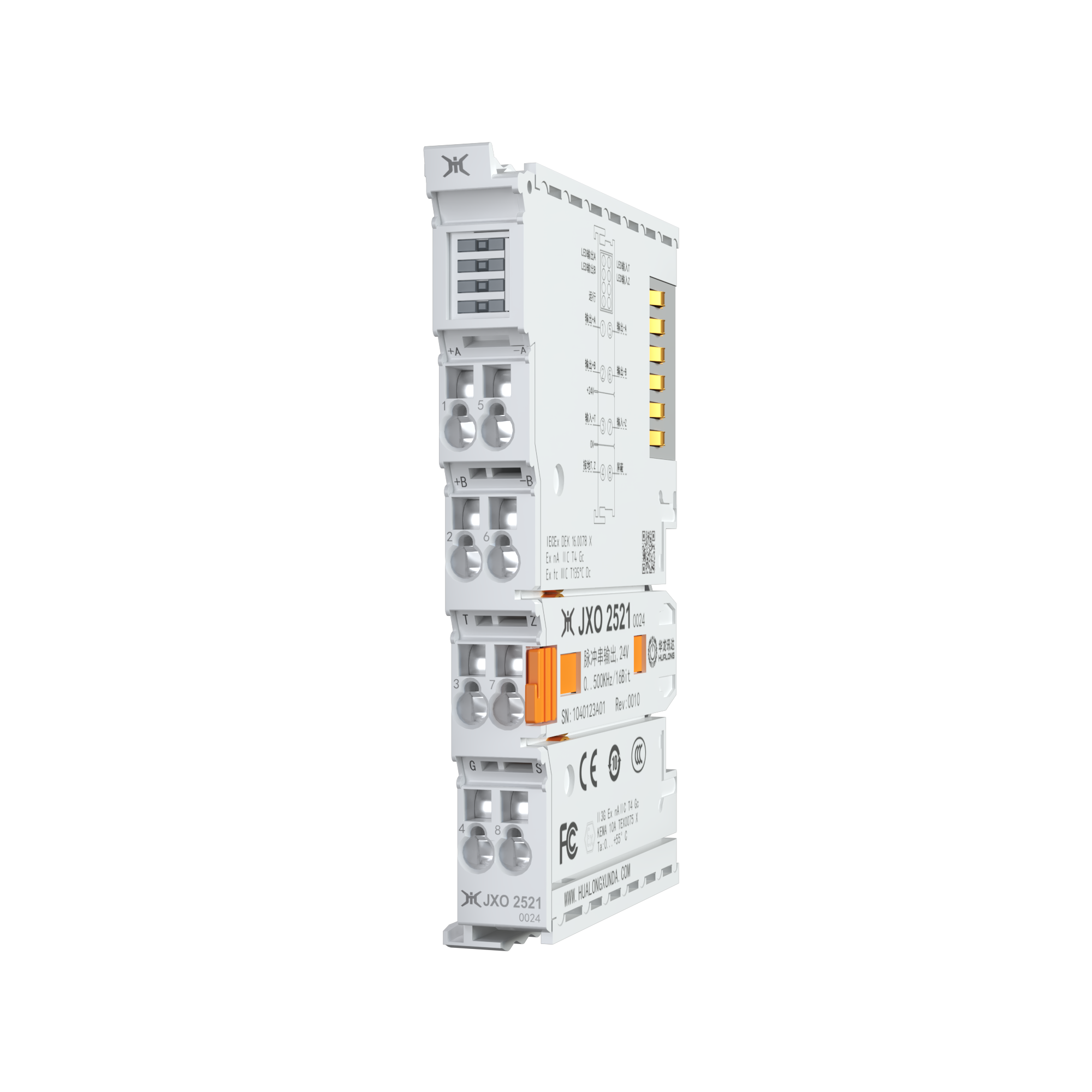

JXO 2521-0024
1 通道|脉冲串输出模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXO 2521-0024 数字量输出模块，可以连续输出脉冲串，用于模块模拟增量编码器输出，支持周期控制、频率/脉冲调节、方向及虚拟轴仿真，提供1组脉冲+方向组合通道，PNP信号输出。
JXO 2521-0024 产品特性
编码器脉冲串产生：模块支持单通道AB相增量式编码器仿真，16位分辨率控制，满足高精度运动控制需求。
多功能调节：支持脉冲频率/数量/方向可编程控制，具备虚拟轴仿真功能，适配伺服驱动器及PLC控制系统。
工业级供电：采用PNP型24V DC外部供电，内置过压/反接保护。
技术参数
| 技术参数 | JXO 2521-0024 |
|---|---|
| 技术参数 | |
| 信号类型 | 脉冲串(频率输出),DC·5-24V,外部供给(PNP类型) |
| 通道数量 | 1 通道 |
| 连接技术 | 差分输出 |
| 负载类型 | 阻性负载,感性负载,运动控制驱动等,最小120Ω |
| 输出范围(电压) | 5-24Vdc(外部输入决定) |
| 输出范围(功率/电流) | 每通道 0.5A |
| 输出方式 | 脉冲串,频率输出 |
| 基频 | 基频:0 Hz…500 kHz,默认 50 kHz |
| 短路保护 | 有 |
| 电压保护 | 反向保护、失压保护 |
| 步长 | 10 mHz |
| 分辨率 | 9…15 位 |
| 电源参数 | |
| Us消耗 | 约 280 mA(取决于∑负载) |
| Ue消耗 | ∑负载 |
| 电气隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 50 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
