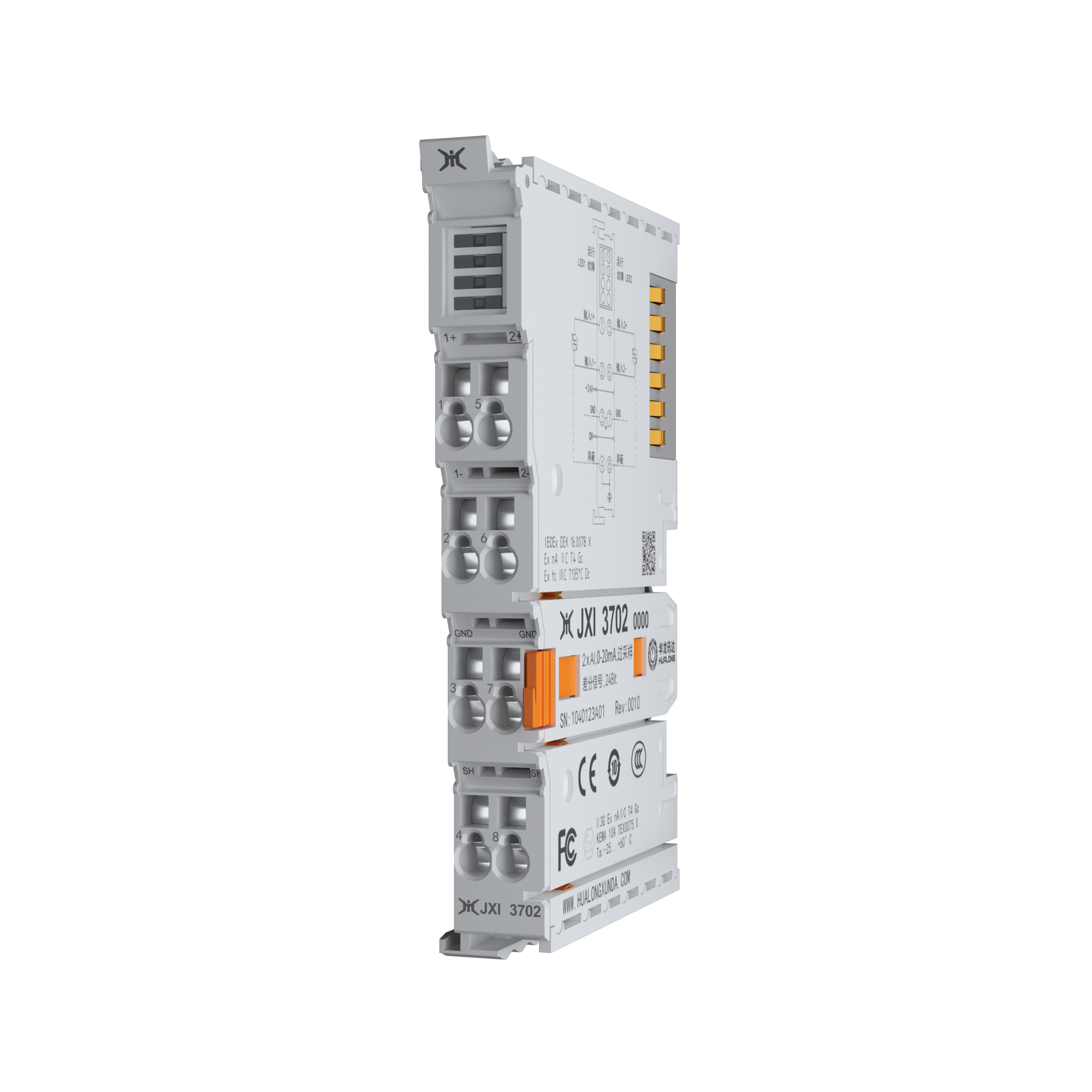

JXI 3702
2 通道|模拟量输入超采样模块
提供高效、实时的通信协议,以高精度的信号传输,
是智能制造的神经中枢。
JXI 3702 模拟量输入,超采样模块,配置2通道差分信号采集,支持超采样输入,输入范围0-20mA,16位分辨率。 内置AD转换器,集成超采样功能(系数n,总线周期同步),最大采样率100KS/s通道。

JXI 3702 产品特性
超采样技术:模块支持100ksamples/s超采样速率,通过EtherCAT分布时钟同步,将信号分辨率提升至总线周期的n倍,实现微秒级瞬态信号捕捉。
高精度采集:采用16位高分辨率AD转换器,支持0-20mA信号差分输入,满足精密工业检测需求。
双通道同步:2组独立通道支持超采样模式下的同步数据采集,确保多信号相位一致性,适用于高速动态过程监测。
技术参数
技术参数 | JXI 3702 |
---|---|
技术参数 | |
信号类型 | 模拟量信号(超采样),电流类型,差分信号 |
通道数量 | 2 通道 |
连接技术 | 差分输入,2线制 |
检测范围 | 0…20 mA |
内部电阻 | 约 85 Ω + 二极管电压 |
滤波时间 | 80 kHz |
共模电压 UCM | 最大 10 V |
转换时间 | 最快约 10 μs |
测量误差 | < ±0.3 %(满量程)最高 10 Hz 输入信号 |
分辨率 | 16位,每数字可调:0.1/0.01°C或1/2/4μV |
最大采样率 | 最大 10 μs/100 ksps(每通道,同步) |
超采样系数 | n = 1...100 可选(最大 100 KS/s) |
电源参数 | |
Us消耗 | 约 200 mA |
Ue消耗 | - |
电源隔离 | 500V |
物理参数 | |
尺寸(高/宽/深) | 100x14.8x70mm |
重量 | 约 60 g |
环境参数 | |
工作温度 | -25℃ ~ 60℃ |
存储温度 | -40℃ ~ 85℃ |
相对温度 | 5 ~ 95%,无冷凝 |
抗振动 | 符合 EN 60068-2-6 标准 |
抗冲击 | 符合 EN 60068-2-27 标准 |
抗电磁干扰 | 符合 EN 61000-6-2 标准 |
抗电磁辐射 | 符合 EN 61000-6-4 标准 |
相关认证 | CCC、CE、FCC、RHOS |
壳体数据 | |
安装方式 | DIN35导轨式安装(EN 60715) |
标签 | 5 x 5 mm |
接线 | 实心导线、软导线和管型端子;用螺丝 刀驱动弹簧。 |
导线横截面积 | 实心导线:0.08...2.5 mm² |
软 导 线:0.08...2.5 mm² | |
管型端子:0.14...1.5 mm | |
剥线长度 | 8…9 mm |
电源触点电流 | Max. 10A |
防护等级 | IP20 |
