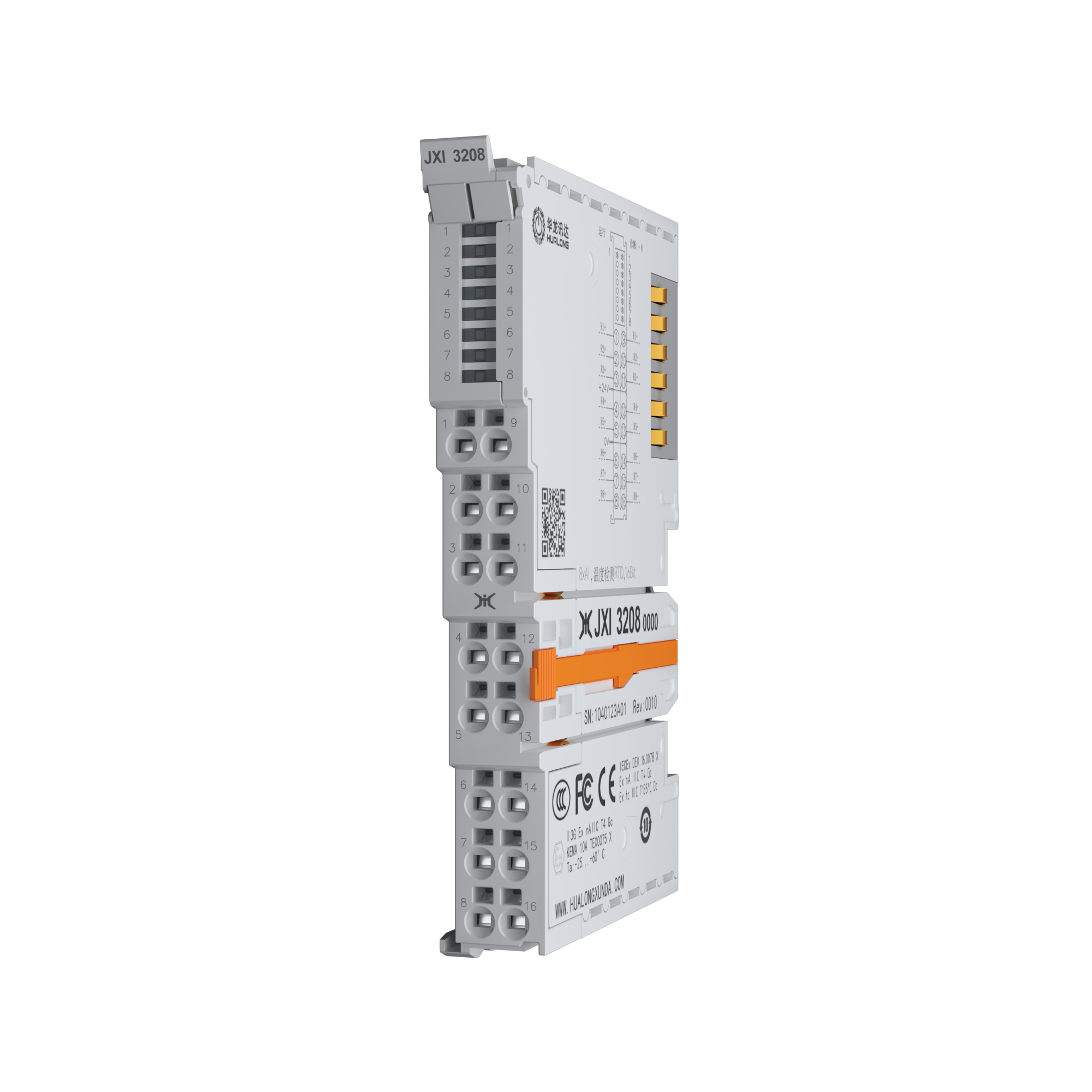

JXI 3208
8 通道|温度测量模块
提供高效、实时的通信协议，以高精度的信号传输，
是智能制造的神经中枢。
JXI 3208 模拟量输入模块，热敏电阻温度采集，支持8通道热敏电阻（PT100）温度/电阻测量，16位分辨率，兼容 铂/镍/硅电阻类型。内置AD转换器，支持软件配置传感器类型，及自动换算温度值。
JXI 3208 产品特性
温度测量：模块配置8组独立输入通道，支持PT100等热敏电阻温度测量及电阻值直接测量，满足多测点需求。
高精度转换：采用16位高分辨率AD转换器，确保温度测量精度达±0.1℃，误差 < ±0.5℃(铂电阻)。
智能配置：通过COE软件可自定义铂/镍/硅电阻参数，自动实现多通道温度换算，支持混合传感器接入。
技术参数
| 技术参数 | JXI 3208 |
|---|---|
| 技术参数 | |
| 信号类型 | 模拟量信号,温度测量(铂电阻),差分信号 |
| 通道数量 | 8 通道 |
| 连接技术 | 二线制或三线制(默认:二线制) |
| 传感器类型 | 铂电阻(Pt100等)，镍电阻(Ni100等)，电阻测量 |
| 检测范围 | 铂电阻：[-200,850]°C |
| 镍电阻：[-60,250]°C | |
| 电阻：[10,250]Ω | |
| 测量电流 | < 0.5 mA(取决于负载) |
| 精度误差 | 精度0.1℃,误差 < ±0.5℃(铂电阻) |
| 输入滤波极限频率 | 约 1 kHZ |
| 转换时间 | 默认设置为约 170 ms,可配置为 3…1600 ms |
| 测量误差 | < ±0.5 °C(Pt传感器) |
| 分辨率 | 每数位0.1 °C |
| 电源参数 | |
| Us消耗 | 约 140 mA |
| Ue消耗 | - |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 60 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
