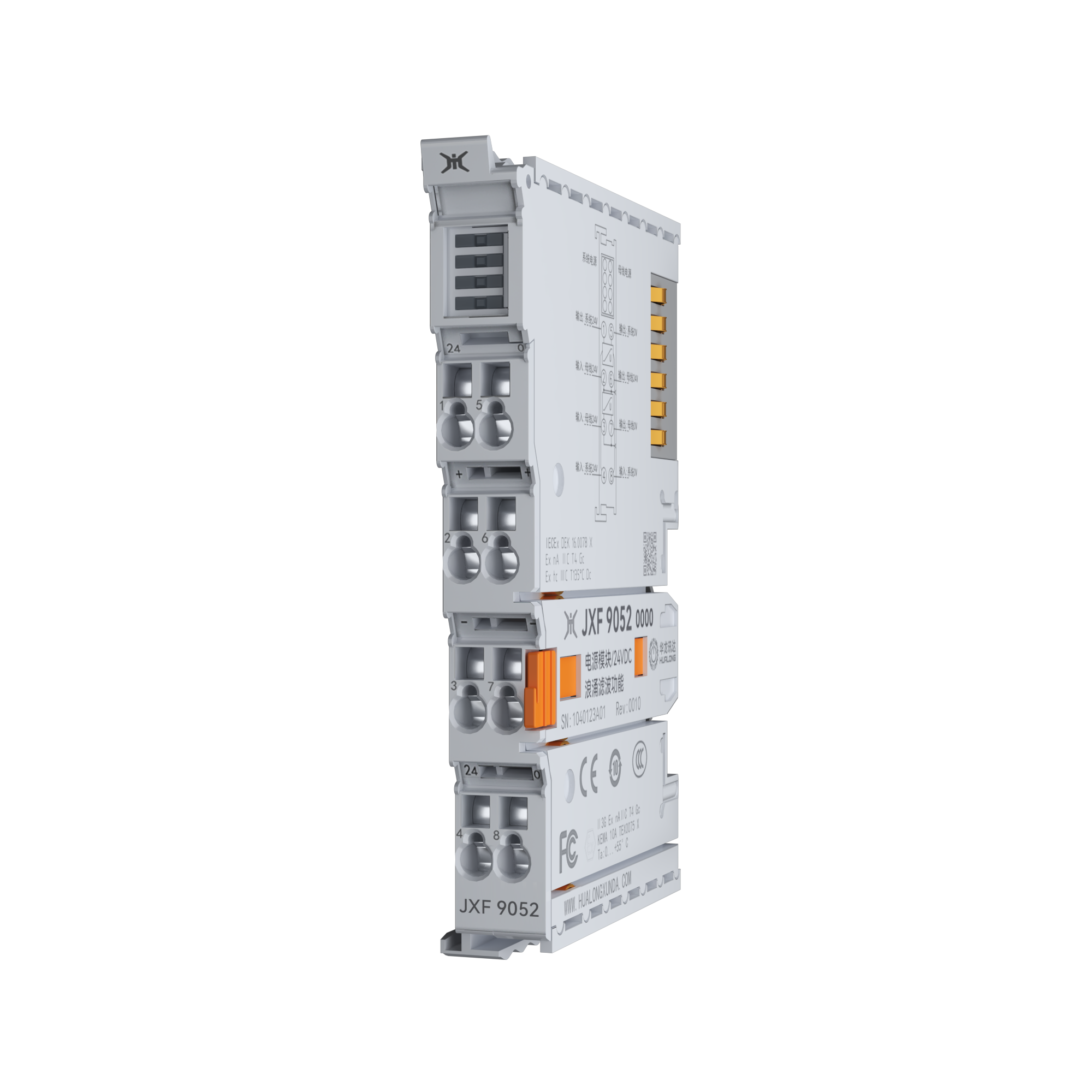

JXF 9052
电源模块
用于现场DC·24V电源滤波，电涌保护的电源处理模块。
JXF 9052 电源模块，是一款用于现场DC·24V电源滤波，电涌保护的电源处理模块。有效的针对Us系统供电，Ue 母线供电进行保护与电源优化，以消除电路干扰，电网冲击对模块系统带来的影响。
JXF 9052 产品特性
电源滤波：有效针对Us系统供电，Ue母线供电进行滤波，消除电路干扰，确保电源的稳定性和可靠性，减少外部电磁干扰对系统的影响，提高系统的抗干扰能力。
浪涌保护：提供电涌保护功能，防止电网冲击对模块系统的影响，保护设备免受电压尖峰和浪涌电流的损害，延长设备使用寿命，提高系统的安全性和稳定性。
电路保护：具备短路保护功能，保障电路安全，防止因短路引起的电路损坏，确保系统在发生短路时能够迅速切断电源，避免更大的损失，提高系统的安全性。
技术参数
| 技术参数 | JXF 9052 |
|---|---|
| 技术参数 | |
| 特殊功能 | 电源滤波，浪涌保护 |
| 滤波数量 | 2 组(Us/Ue) |
| 电压范围 | DC·24V (+15%至-20%) |
| 检测范围(电压) | DC: -10V 至 +10V |
| Us 额定负载 | ≤ 1.5 A |
| Ue 额定负载 | ≤ 10 A |
| 电路保护 | 短路保护 |
| 电源参数 | |
| Us 供给 | 约 1.5A |
| Ue 供给 | MAX. 10A |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14x70mm |
| 重量 | 约 55 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
