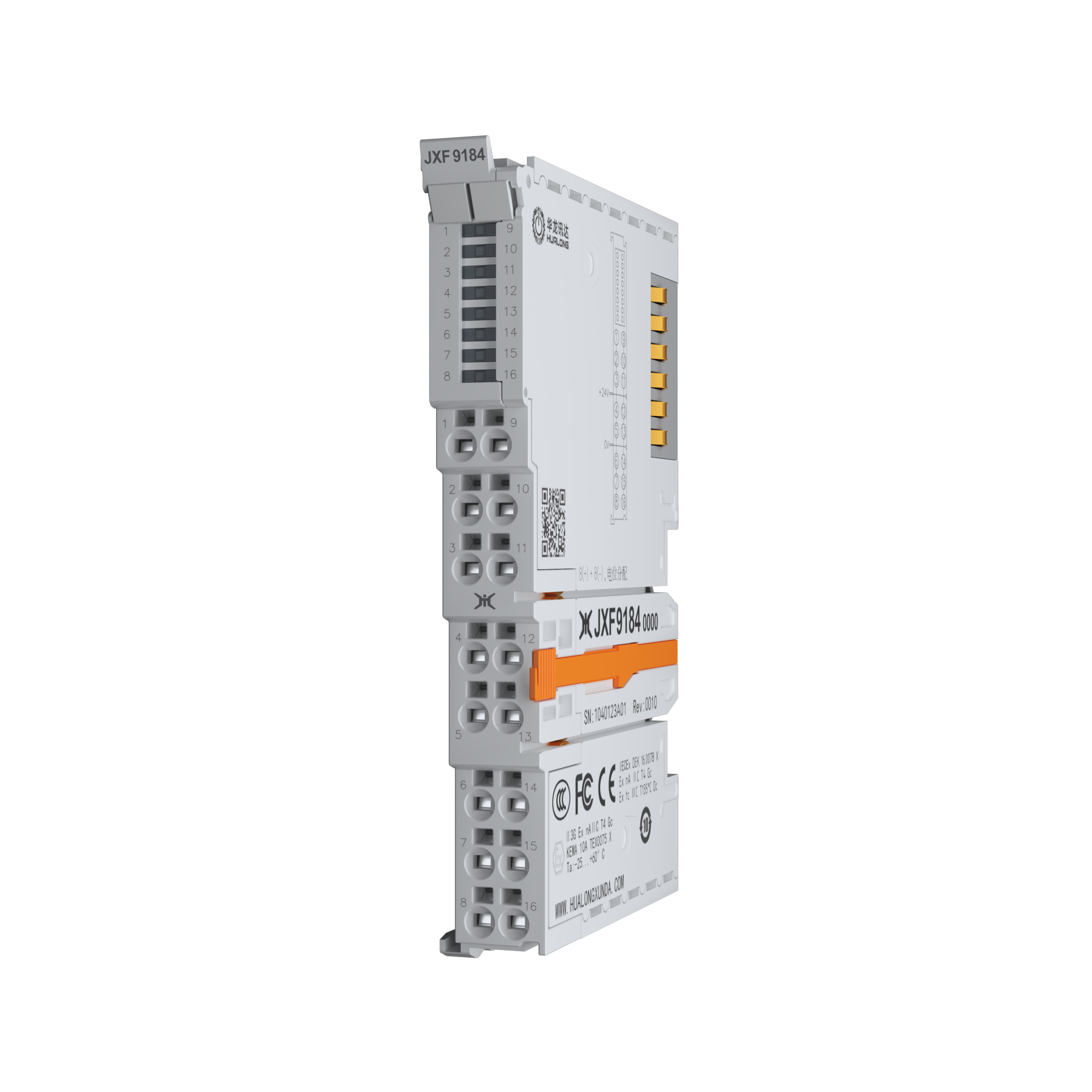

JXF 9184
电源模块
用于电位分配，免电源供给（适配上级Ue母线）。
JXF 9184 电源模块，用于电位分配，免电源供给（适配上级Ue母线）。
JXF 9184 产品特性
电位分配：用于电位分配，免电源供给，适配上级Ue母线，实现灵活的电位管理。这种设计允许设备在不额外供电的情况下进行电位分配，简化了系统的电源管理，并提高了系统的灵活性和适用性。
通道丰富：每组电位8通道，共2组（正负各1组），满足多种设备的电位需求。提供丰富的通道选择，可以适应更多设备的接入需求，增强了系统的扩展性和灵活性，方便用户根据实际应用进行配置和使用。
技术参数
| 技术参数 | JXF 9184 |
|---|---|
| 技术参数 | |
| 电位类型 | 由Ue母线提供 |
| 电位数量 | 2 组(正负各1组) |
| 通道数量 | 每组电位 8 通道 |
| 电位供给方式 | 通道端子分配 |
| Ue电压输入范围 | 由上级总线Ue决定,Ue供应(≤60V) |
| 输出电压 | ≤ 60V(AC/DC) |
| Ue电流范围 | ≤ 10A |
| 故障诊断 | 无 |
| 电源参数 | |
| Ue消耗 | 取决于∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 60 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
