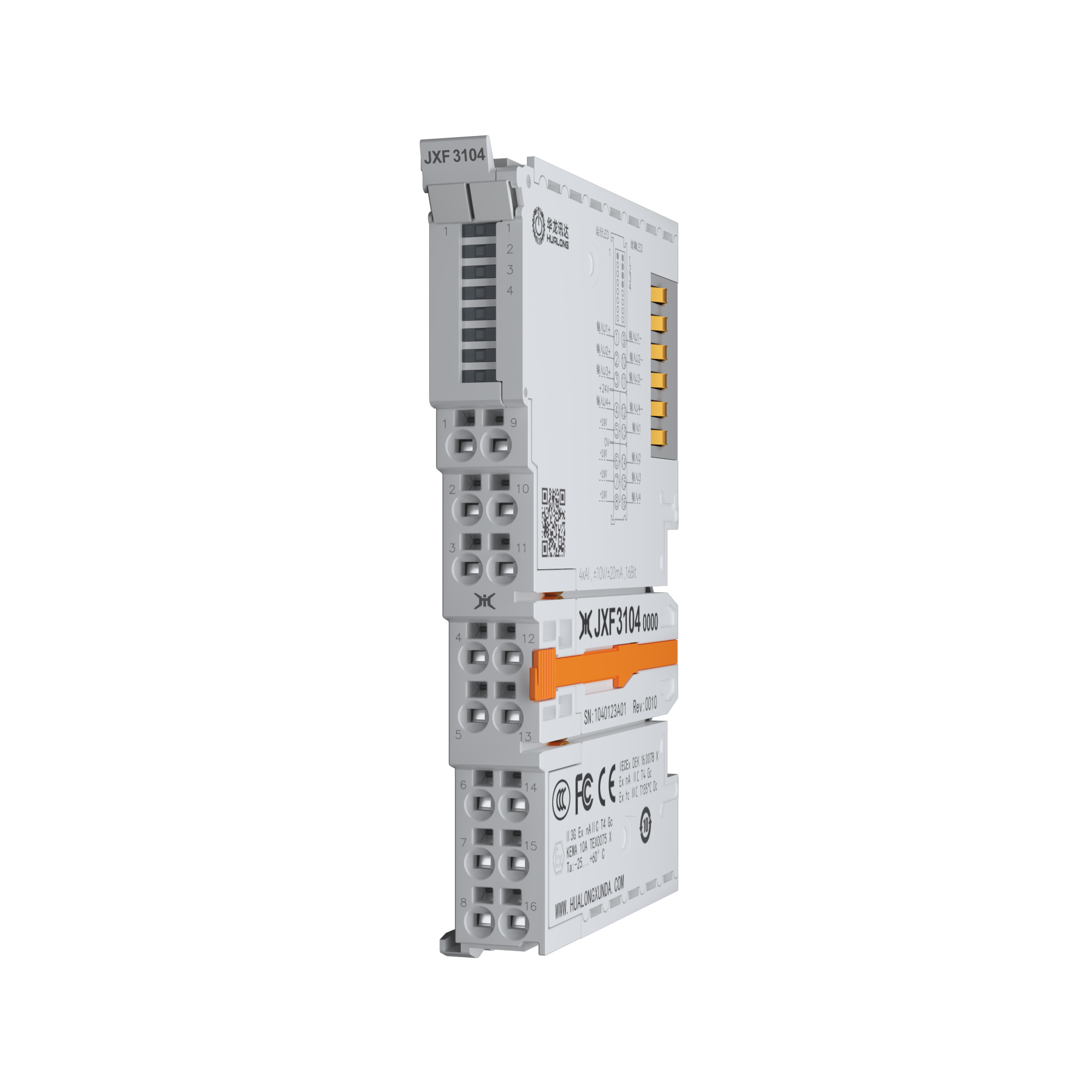

JXF 3104
可配置4 通道|多功能功能模块
模拟量输入模块，支持多种模拟量输入（电压差分/电流单端），可配置4通道。
JXF 3104 模拟量输入模块，支持多种模拟量输入（电压差分/电流单端），可配置4通道。信号范围±10V/±20mA， 精度16位分辨率。支持软件配置，±107%扩展量程。
JXF 3104 产品特性
多种输入能力：支持多种模拟量输入（电压差分/电流单端），可满足不同类型的传感器或信号源的接入需求，为工业现场的多样化信号采集提供便利，提高设备的通用性和适用性
多范围适应性：信号范围±10V/±20mA，具备较宽的信号输入范围，能够适应不同幅值的模拟信号，确保在各种工业应用场景下都能准确采集信号，提高设备的灵活性和实用性
高精度测量性能：16位分辨率，测量误差小于.03% ---> 0.3%（满量程），提供高精度的测量能力，可精确地对模拟信号进行量化和分析，满足工业自动化中对测量精度的严格要求，为精确控制和监测提供可靠的数据支持
技术参数
| 技术参数 | JXF 3104 |
|---|---|
| 技术参数 | |
| 信号类型 | 模拟量信号,电压类型/电流类型 |
| 通道数量 | 4+4 通道 |
| 连接技术 | 电压:差分输入(2线制),电流:单端输入(2线制) |
| 检测范围(电压) | DC: -10V 至 +10V |
| 检测范围(电流) | DC: -20mA 至 +20mA |
| 内部电阻(电压) | 约 ＞200 kΩ |
| 内部电阻(电流) | 约 85 kΩ |
| 滤波时间 | 5 kHz |
| 共模电压 UCM | 最大 35 V(相对于内部 GND) |
| 绝缘强度 | 最大 30 V |
| 转换时间 | 最小值 150 μs |
| 测量误差 | < ±0.3 %(满量程) |
| 分辨率 | 16 位(包括符号) |
| 电源参数 | |
| Us消耗 | 约 180 mA |
| Ue消耗 | 取决于∑负载 |
| 电源隔离 | 500V |
| 物理参数 | |
| 尺寸(高/宽/深) | 100x14.8x70mm |
| 重量 | 约 70 g |
| 环境参数 | |
| 工作温度 | -25℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 相对温度 | 5 ~ 95%，无冷凝 |
| 抗振动 | 符合 EN 60068-2-6 标准 |
| 抗冲击 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射 | 符合 EN 61000-6-4 标准 |
| 相关认证 | CCC、CE、FCC、RHOS |
| 壳体数据 | |
| 安装方式 | DIN35导轨式安装(EN 60715) |
| 标签 | 5 x 5 mm |
| 接线 | 实心导线、软导线和管型端子；用螺丝 刀驱动弹簧。 |
| 导线横截面积 | 实心导线：0.08...2.5 mm² |
| 软 导 线：0.08...2.5 mm² | |
| 管型端子：0.14...1.5 mm | |
| 剥线长度 | 8…9 mm |
| 电源触点电流 | Max. 10A |
| 防护等级 | IP20 |
